Vrtání vícevrstvých DPS (NC Vrtačka Schmoll)

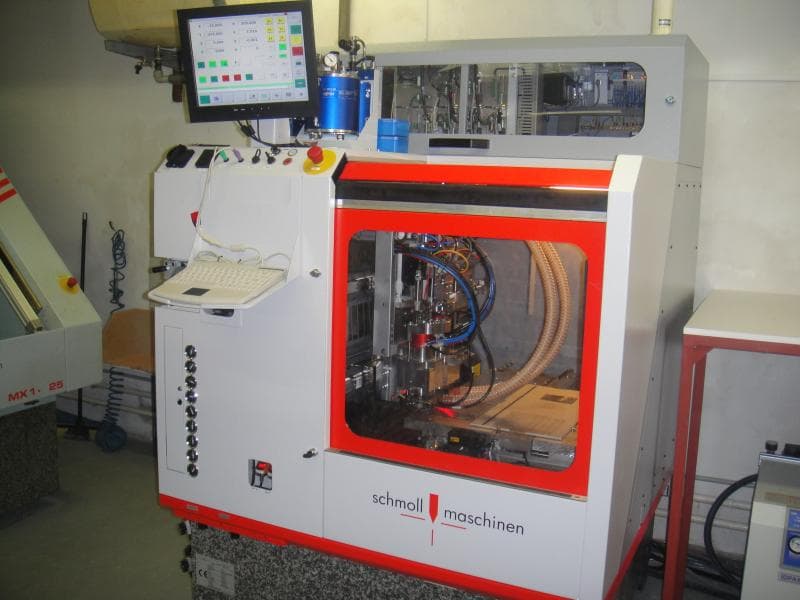

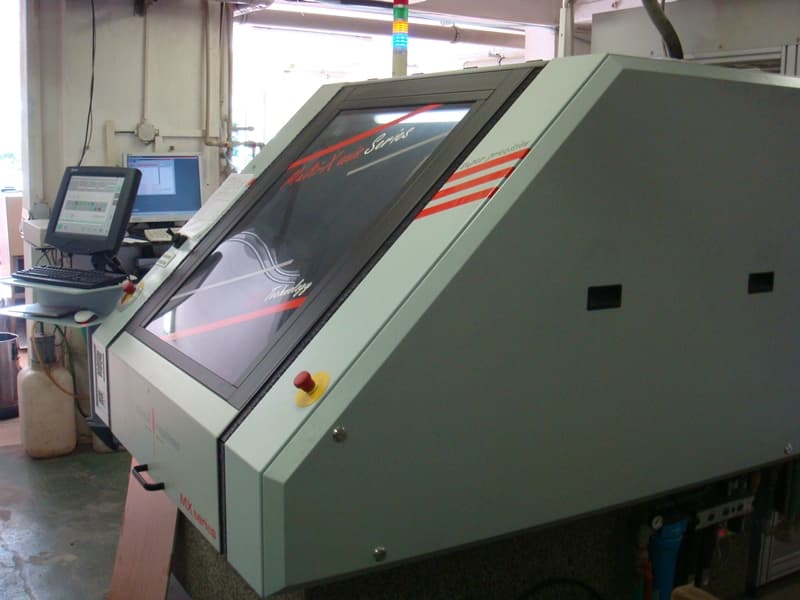

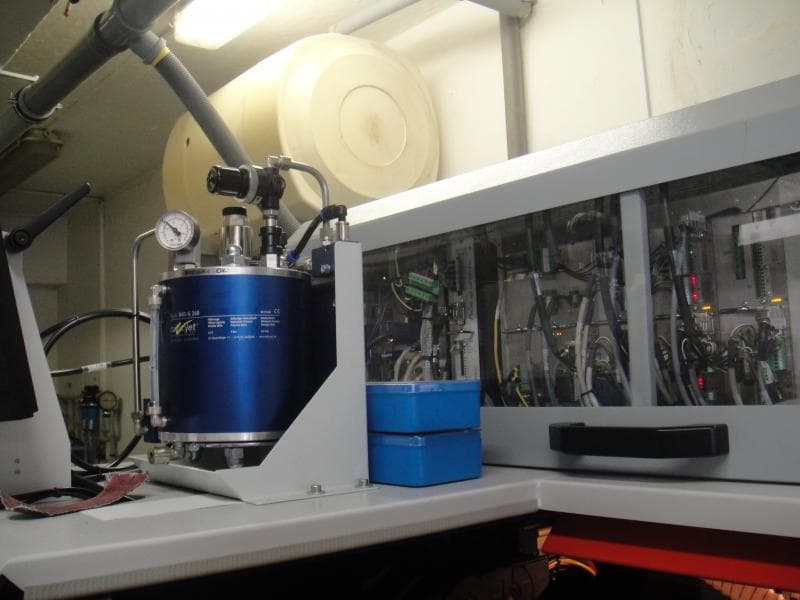

Klíčovou operací při výrobě vícevrstvých desek plošných spojů je jejich vysoce přesné vrtání. Pro tento účel využíváme špičkovou NC vrtačku německé značky Schmoll, vybavenou lineárními pohony ve všech osách a pokročilým kamerovým zaměřovacím systémem.
Technologické přednosti a optická registrace
Lineární pohony a zásobník nástrojů

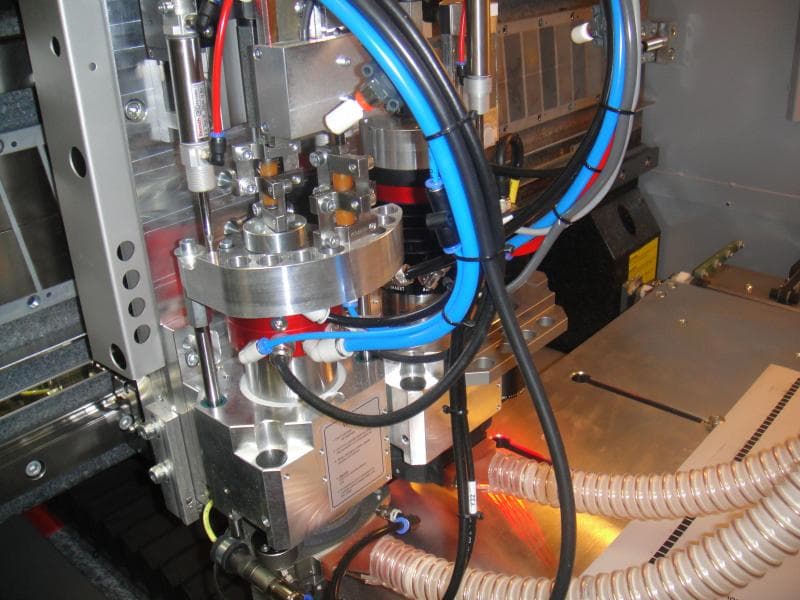

Všechny osy stroje jsou poháněny dynamickými lineárními motory pro maximální rychlost a přesnost přejezdů. Automatický zásobník pojme až 2 600 kusů vrtáků a fréz, což umožňuje plynulý nepřetržitý provoz i u tvarově a rozměrově náročných vrtacích programů.
Kamerová registrace motivů
Kamerový optický systém přesně zaměřuje registrační značky na okrajích vnitřních vrstev i přímo uvnitř vnitřních motivů slisované desky. Vrtání probíhá s dokonalou souosostí vůči vnitřním padům, a to jak u průchozích, tak u slepých otvorů.
Mikronové řízení hloubky v ose Z
Stroj disponuje více než 200 pokročilými funkcemi pro automatické řízení vrtacího cyklu.
- Slepé a utopené otvory: Přesné řízení zanoření v ose Z umožňuje vrtat a frézovat do definované hloubky s přesností na jednotky mikrometrů.
- Eliminace nepřesností: Systém automaticky kompenzuje mikroskopické rozměrové změny balíku vzniklé při předchozí laminaci a přepočítává dráhu vrtání pro každý panel zvlášť.
Díky technologii Schmoll garantuje společnost PRINTED s.r.o. absolutní přesnost centrování otvorů a 100% spolehlivost prokovu u vícevrstvých desek plošných spojů.
