Stroje

DDMN NovaStar

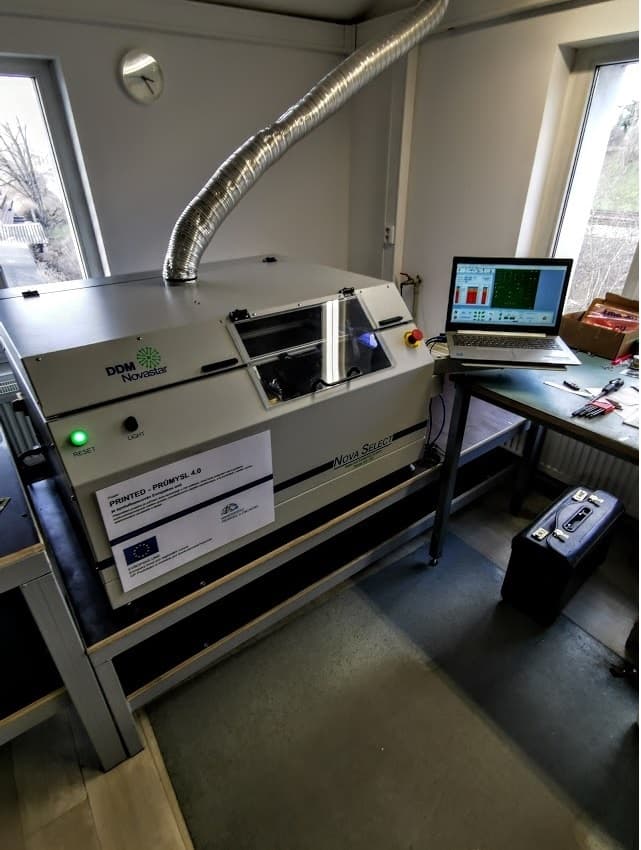

Selektivní pájení vývodových součástek (DDM NovaStar)

Od dubna 2021 disponujeme automatickým strojem na selektivní pájení THT součástek od renomované firmy NovaStar (DDM NovaStar). Tato technologie představuje ideální most mezi ručním pájením a klasickou plošnou pájecí vlnou.

Výhody oproti klasické vlně a ručnímu pájení

Bez nutnosti krycích masek

Při pájení na klasické vlně je nutné místa, která nemají být zapájena, zakrývat snímatelným rezistem nebo nákladnými sítotiskovými šablonami. U malých sérií a prototypů je příprava síta zbytečně drahá – u selektivního pájení se vše řídí softwarovým programem připraveným v PC během několika minut.

Vysoká produktivita a opakovatelnost

Pájení probíhá plně automaticky a s nepoměrně vyšší produktivitou i přesností než u ručního pájení mikropájkou. Eliminují se lidské chyby, studené spoje a riziko tepelného poškození okolních SMT součástek.

Jak proces selektivního pájení probíhá?

1. Nanesení tavidla Stroj mikro-tryskou selektivně nanáší jemnou mlhu tavidla přesně na místa určená k zapájení.

2. Předehřev desky Následuje přesný předehřev desky, který aktivuje tavidlo a minimalizuje tepelný šok při samotném pájení.

3. Selektivní zapájení Pájecí mini-vlna se pohybuje po dráze stanovené programem a precizně zapájí jednotlivé body a vývody.

Díky této technologii jsme schopni v naší osazovně garantovat spolehlivé, opakovatelné a rychlé pájení klasických vývodových součástek (THT) i na oboustranně hustě osazených deskách.
