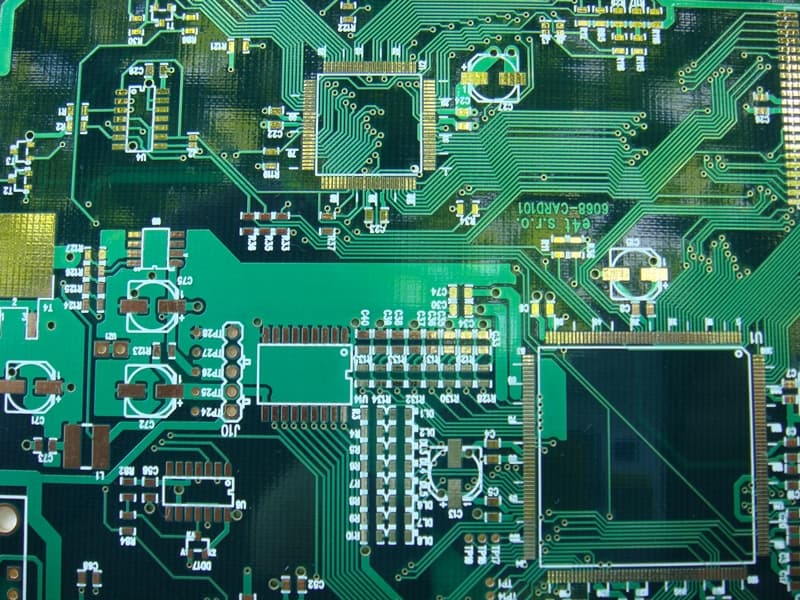

Čtyřvrstvé desky plošných spojů (4-vrstvé DPS)

Vícevrstvé plošné spoje umožňují vysokou hustotu propojení, stínění napájecích i zemních rovin a řízenou impedanci pro vysokofrekvenční obvody. Všechny naše vícevrstvé desky prochází automatickou optickou inspekcí (AOI) i 100% elektrickým testováním.

Skladba a technologie

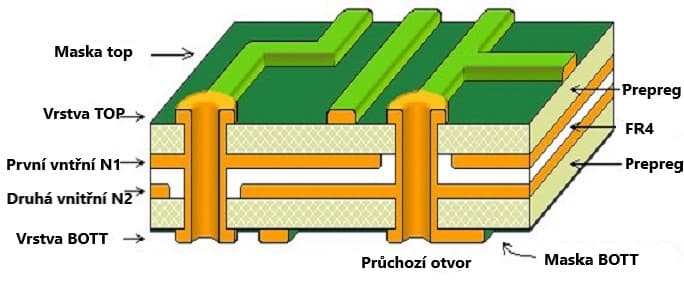

Základní skladba: Oboustranná deska FR4 tl. 1,0 mm (plátování 18/18 µm nebo 35/35 µm). Po vytvoření vnitřních motivů (IN1, IN2) se z obou stran přilaminuje prepreg síly 200 µm s Cu fólií 18 µm či 35 µm.
Výsledná tloušťka: Standardně 1,5 mm (jinou skladbu i tloušťku lze předepsat při objednávce).
Impedanční tolerance: Rozteče mezi vrstvami držíme v toleranci 10 µm.
Vrtání: Prokovené otvory s možností zhotovení slepých (blind) nebo utopených (buried) via otvorů.
Formátování: Závěrečné dělení desek se provádí výhradně frézováním.

Povrchové úpravy & Max. rozměry

Galvanický nikl a galvanické zlato (Au):
Doporučená úprava | Max. 300 × 400 mm
Organická ochrana OSP:
Doporučená úprava | Max. 300 × 400 mm
Imersní Au
Max. 300 × 400 mm
Pocínování HASL (Sn100C):
⚠ Pro vícevrstvé desky nedoporučujeme
Maska & Potisk :
Zelená maska/ bílý potisk - tisknuté strojem CPT5161
Barevná nepájivá maska a servisní potisk - aplikace sítem.

Standardní výrobní podklady

Datové formáty: data GERBER 274X . Pořadí vrstev musí být jednoznačně definováno popisy, nejlépe číslováním od vrstvy TOP. (Upozornění: Z dodaných filmových podkladů vícevrstvé desky nevyrábíme.)
Vrtací data: Formát EXCELLON. Slepé nebo utopené otvory musí mít samostatná vrtací data s jasným určením, mezi kterými vrstvami se zhotovují.
Rozměry & Mechanika: Zadání přesného rozměru DPS, popřípadě výkres frézování.

100% Kontrola v ceně desky

Všechny vícevrstvé desky u nás procházejí dvojitou kontrolou. Vnitřní vrstvy kontrolujeme pomocí AOI (Automatické optické inspekce) ještě před laminací desky a finální výrobek následně testujeme na elektrickém testeru. Všechny tyto testy jsou již plně zahrnuty v základní ceně spojů.
