Optický tester AOI MANIA
Automatická optická kontrola motivu – AOI ARGOS 8008

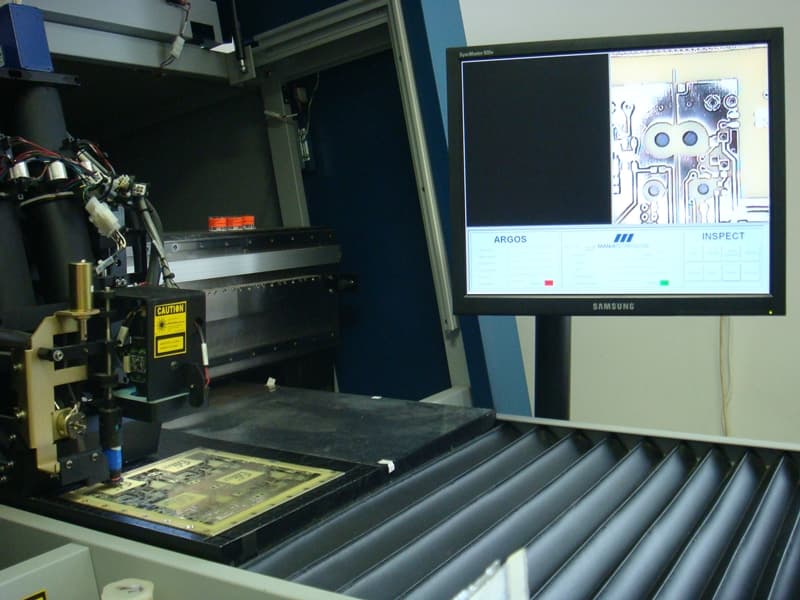

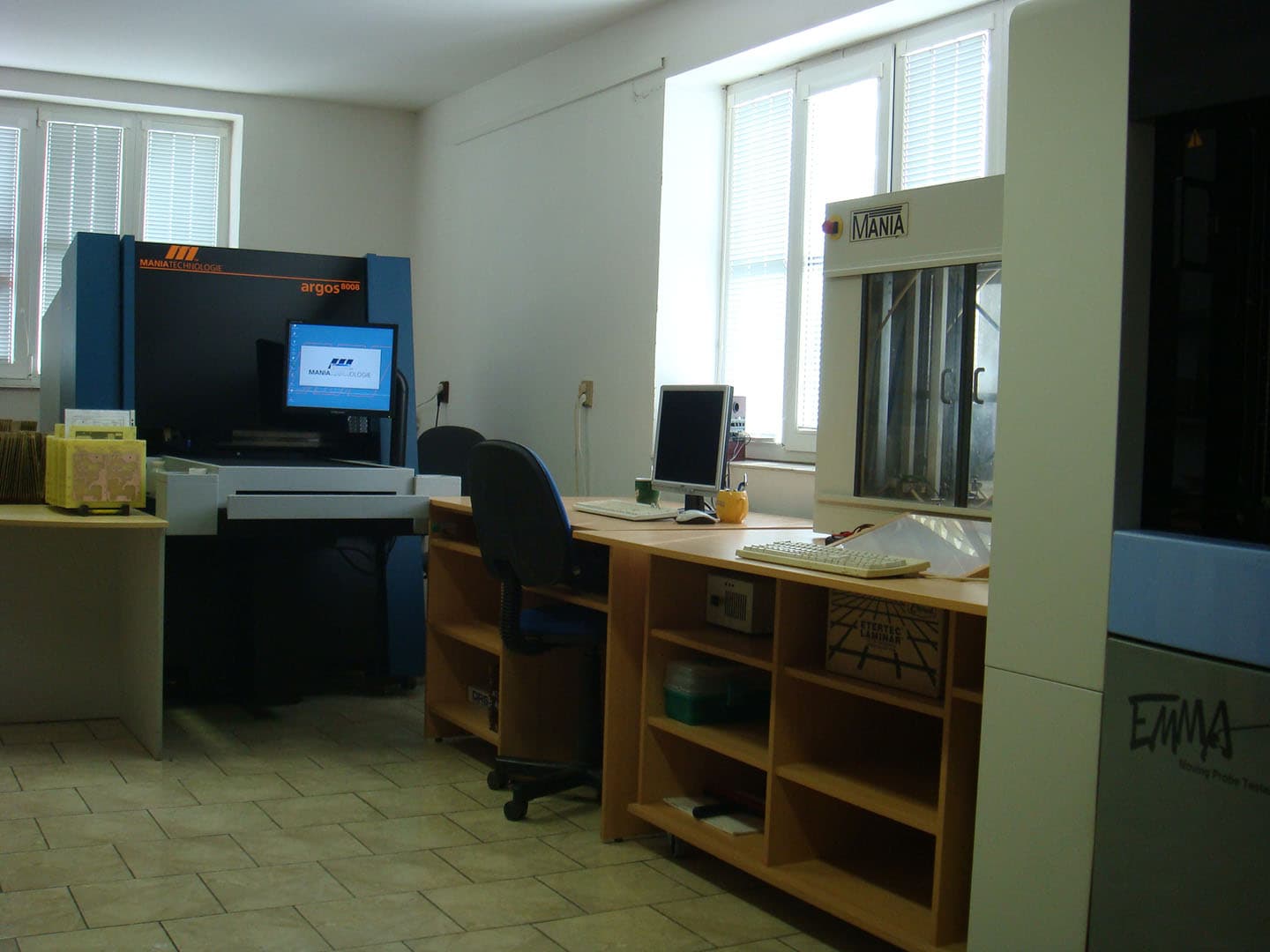

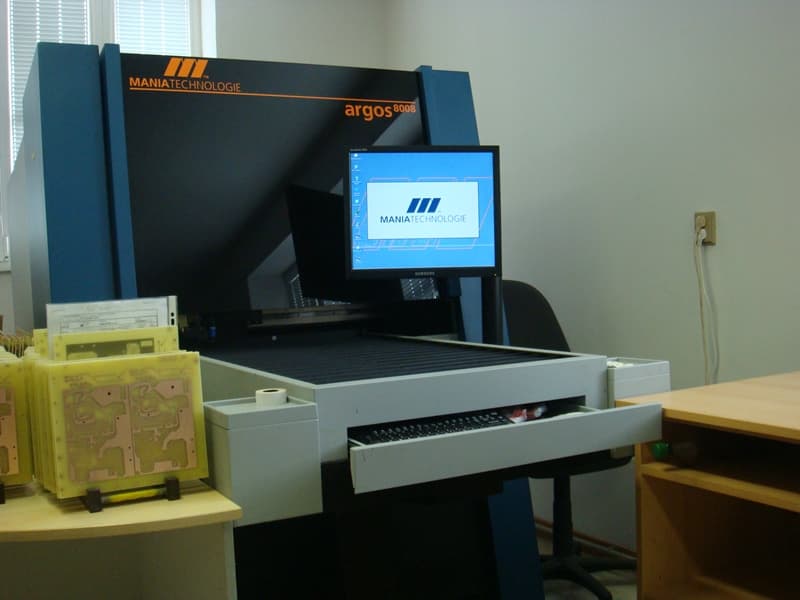

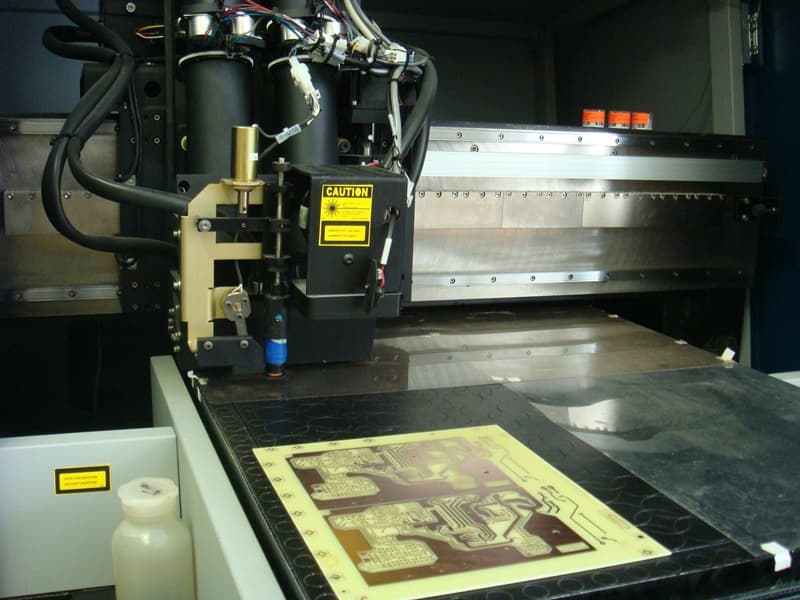

Pro automatickou optickou inspekci vnitřních i vnějších vrstev desek plošných spojů používáme kamerový optický tester ARGOS 8008 od německého výrobce Mania Technologie. Systém porovnává naskenovaný obraz reálné desky přímo s CAD data z Gerber podkladů a okamžitě odhaluje i ty nejmenší procesní vady.
Jak probíhá testování na AOI?
Detekce 100 % kritických chyb

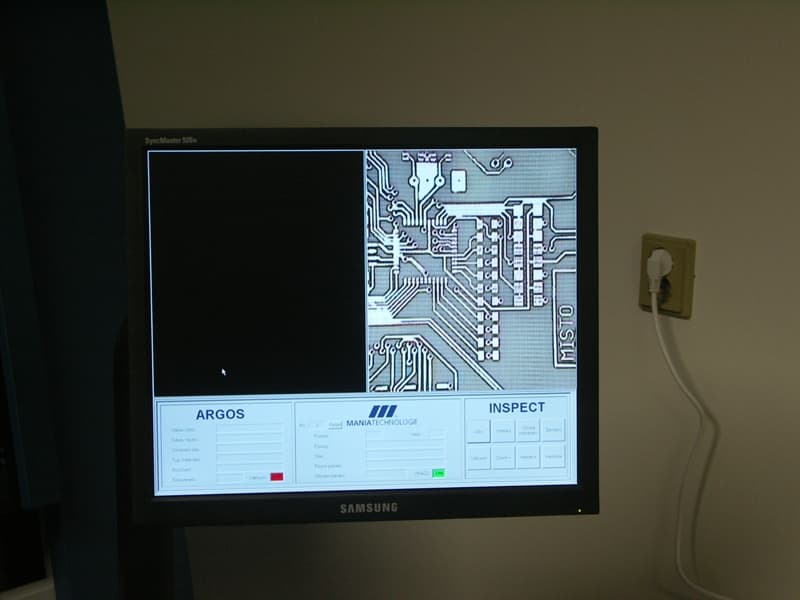

AOI kamera spolehlivě odhalí přerušené vodiče, zkraty, nedoleptané měděné plochy, porušení drah, trhliny v očkách i posun motivu vůči vývrtu desky. Místa překračující nastavenou toleranci zobrazí na monitoru v detailním zvětšení pro posouzení obsluhou.
Zefektivnění výstupního E-testu
Případné označené odchylky jsou opraveny ještě před zalaminováním či finálním pokovením. Díky tomu vstupují desky na výstupní elektrický tester (E-test) zcela bez motivových vad, což zásadně zrychluje finální kontrolu.
Technické zhodnocení: Proč jsme zvolili Mania ARGOS 8008?
Při výběru optického testeru jsme detailně porovnávali stroje Orbotech DISCOVERY 6 a Mania ARGOS 8008. Zde jsou hlavní důvody, které rozhodly pro ARGOS 8008 v našem provozu:
| Parametr / Vlastnost | Mania ARGOS 8008 (Vítěz) | Orbotech DISCOVERY 6 |
|---|---|---|
| Elektrický příkon | Pouze 1 kW (nízké emise tepla) | 5 kW (nutnost klimatizace) |
| Pohon & Údržba | Bezúdržbové lineární motory | Spotřeba vzduchu 650 l/min |
| Světelný zdroj | Diodové LED osvětlení (dlouhá životnost) | Halogenové/výbojkové zdroje |
| Hlučnost provozu | Extrémně tichý (pouze větrák PC) | Vysoký hluk (77 dB) |
| Příprava programu | Během 15 minut (vhodné pro malé série) | Složité ladění pravidel DRC |
| Lokalizace & Software | České rozhraní + licence UCAM714 zdarma | Anglické rozhraní |
Hlavní přínos AOI v PRINTED s.r.o.
Nasazení testeru Mania ARGOS 8008 nás přimělo ještě více zpřesnit galvanické a leptací procesy i registraci motivu na vývrt. Systém AOI tak neslouží jen jako pasivní kontrola, ale působí jako stálý drobnohled nad celou naším výrobním procesem a tak zaručuje 100% kvalitu dodávaných desek.
