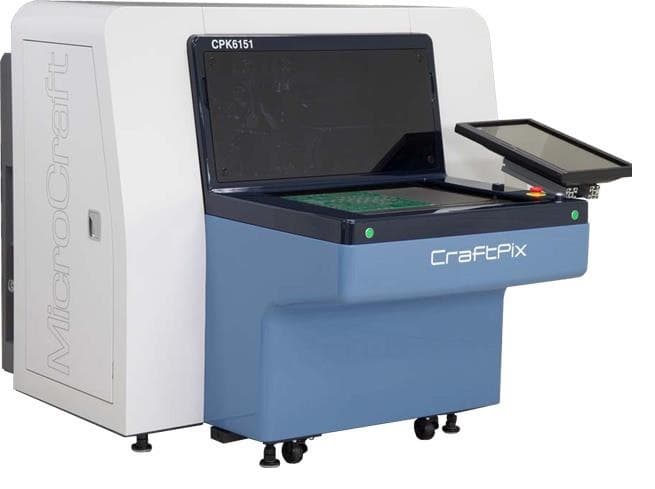

InkJet tisk nepájivé masky strojem Microcraft CPT6151
V lednu 2020 jsme uvedli do provozu přelomovou tiskárnu nepájivé masky Microcraft CPT6151 od japonského výrobce Microcraft (dodáno německou společností SAT). Jedná se o vůbec první stroj tohoto typu nainstalovaný v celé Evropě.
Technologické prvenství na evropském trhu

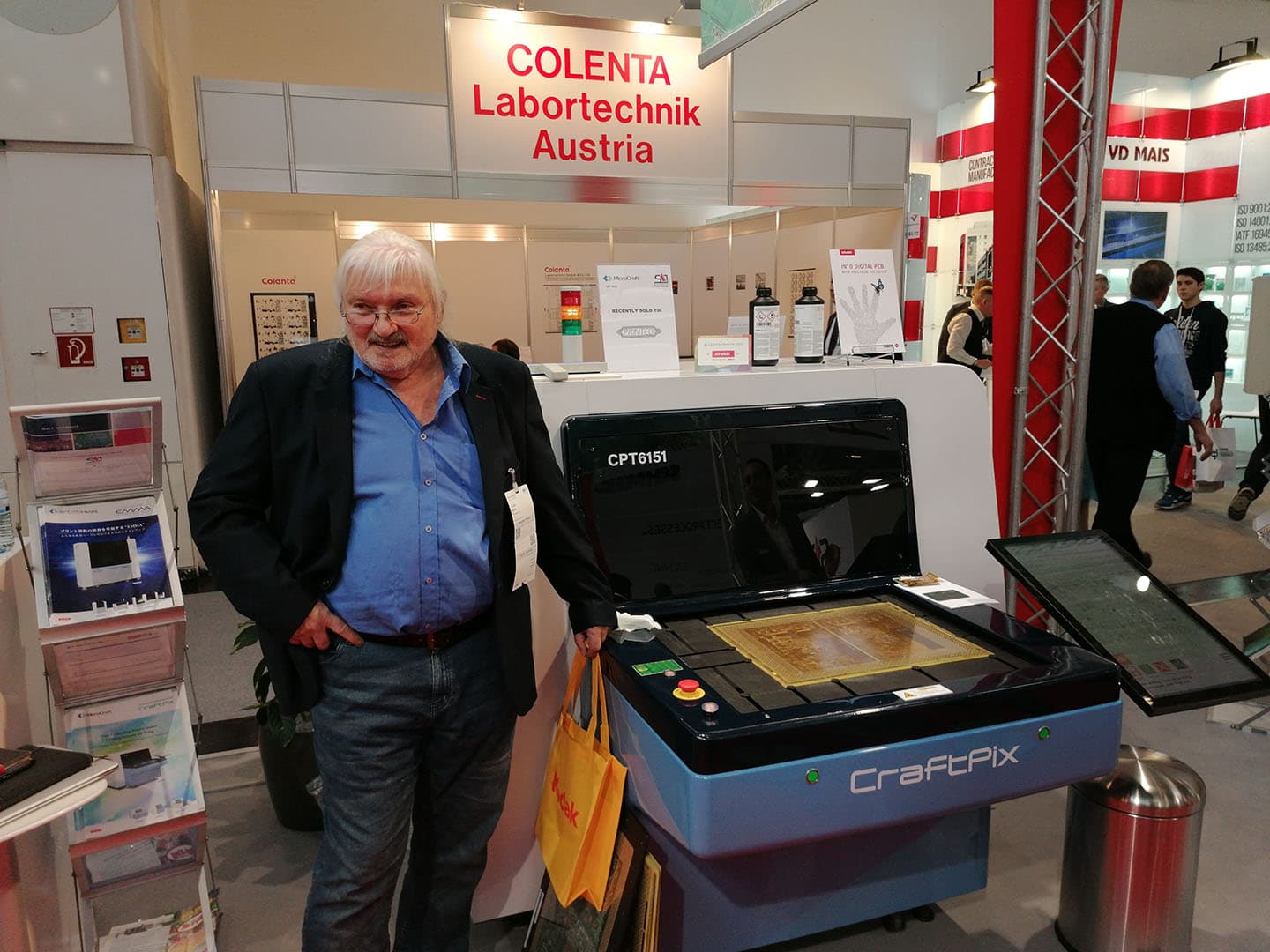

Na veletrhu Productronica 2019 byla na stroji umístěna cedule "Zakoupeno firmou PRINTED s.r.o.". Byli jsme na to hrdí.
Stroj je osazen přesnou tiskovou hlavu Konica Minolta 1024i pro nanášení masky speciálně vyvinutým inkoustem od renomované anglické firmy Electra.
Společně s firmami SAT, Microcraft a Electra úzce spolupracujeme na sběru provozních dat a zkušeností. Všechny zájemce srdečně zveme na osobní prohlídku tohoto unikátního stroje v našem provozu v Mělníce po předchozí dohodě.
Unikátní 4krokový nanášecí proces (analogický k 3D tisku)
Tisk probíhá ve čtyřech samostatných vrstvách s průběžným vytvrzováním pomocí UV LED lamp:
Tiskárna ohraničí místa, kam se maska nesmí dostat (pájecí body/PADy). Vytvoří hráze 150 µm široké a 20 µm vysoké.
Kreslí 150 µm široké bariéry podél hran a boků spojů, čímž zabraňuje stékání masky a ošetřuje kritické hrany vodičů.

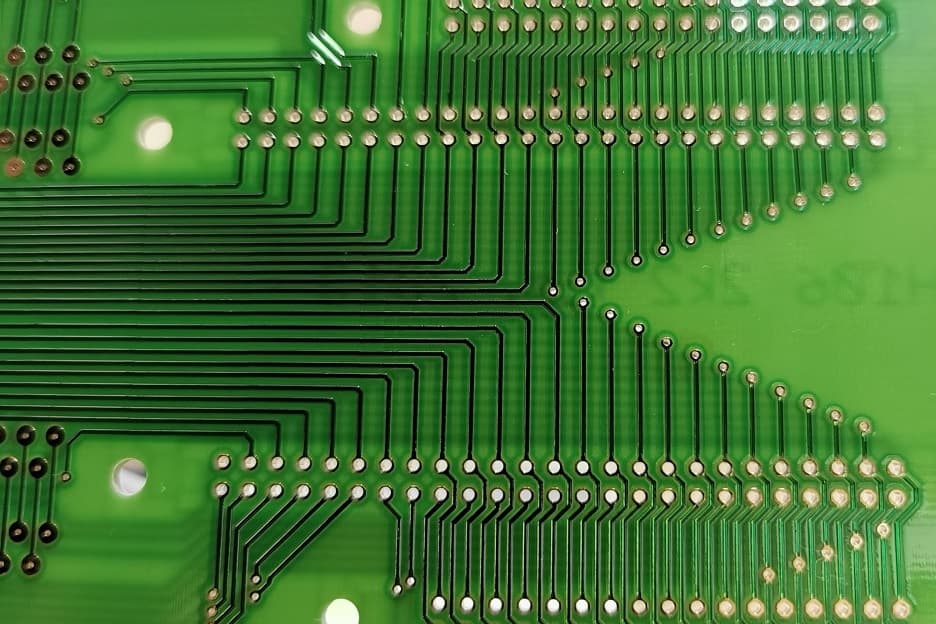

Vyplňuje tělo desky maskou v požadované síle (standardně 40 µm na vodičích). Díky hrázím maska nepřeteče tam, kam nemá.
Uzavírá celý povrch, tvoří dokonalou hladinu a UV světlo masku hned vytvrdí.
