Jednovrstvé DPS na hliníkové podložce
Hliníkový program (DPS na hliníkové podložce / IMS)

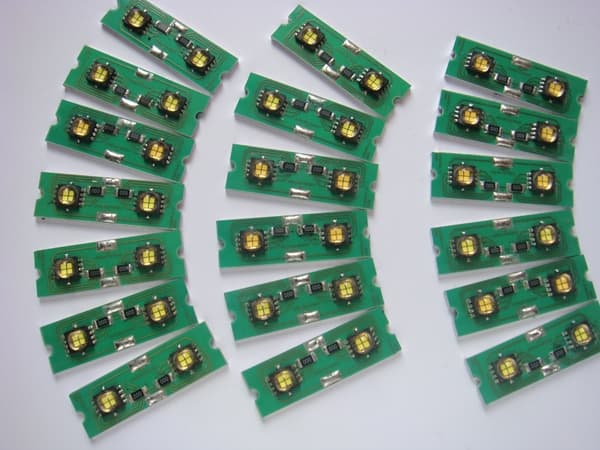

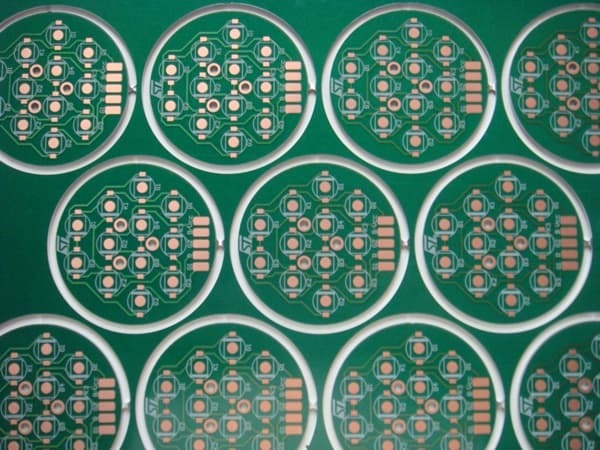

Desky plošných spojů na hliníkovém jádře představují ideální řešení pro výkonovou elektroniku, LED osvětlení a aplikace vyžadující efektivní odvod tepla. Nabízíme jak standardní jednovrstvé desky (S1Al), tak specializované prokovené desky na hliníkové bází (S2Al).

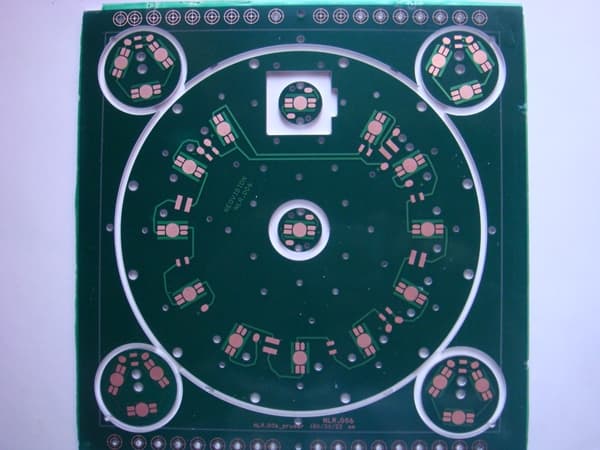

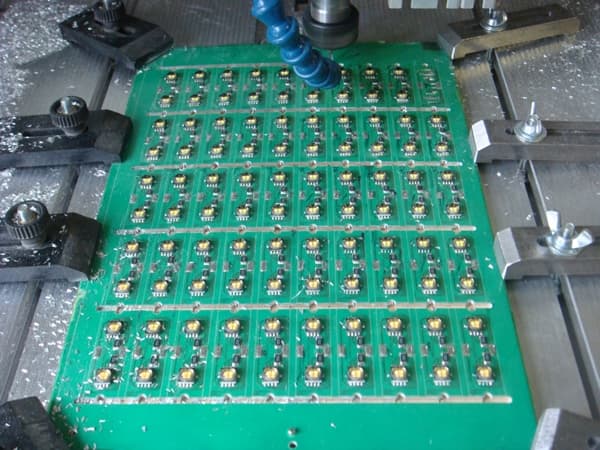

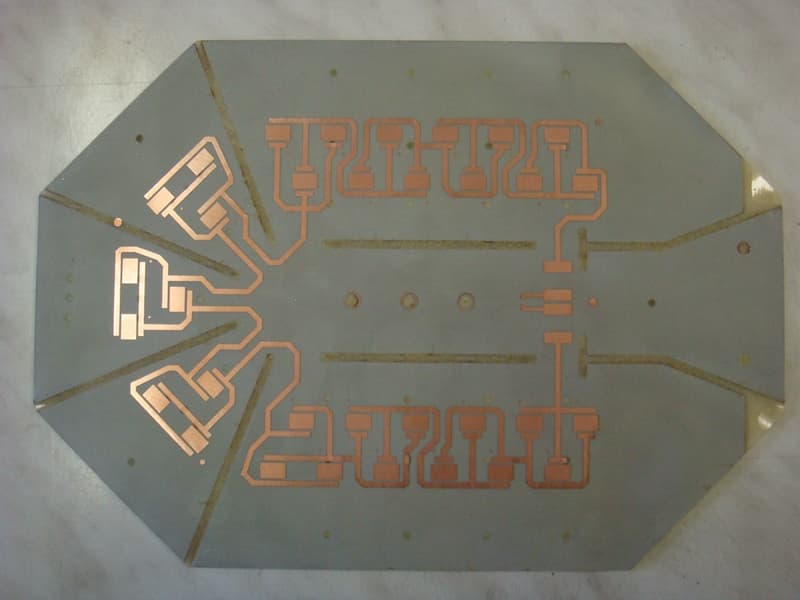

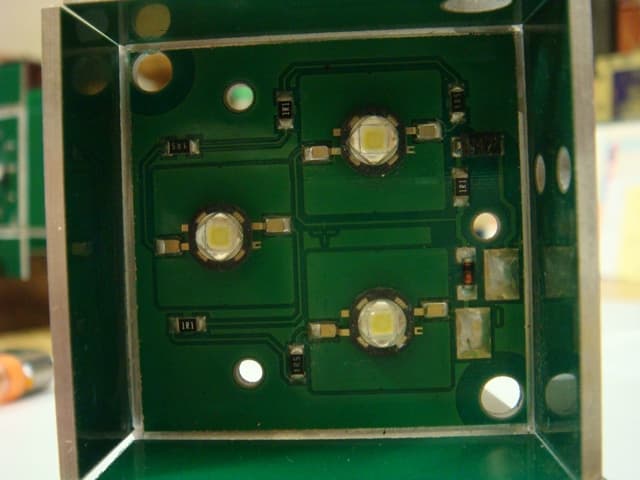

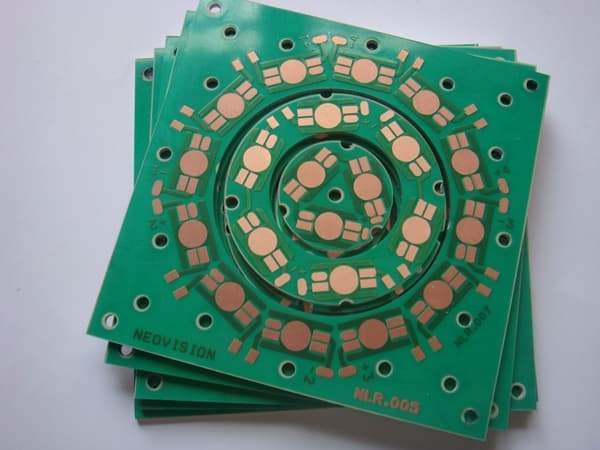

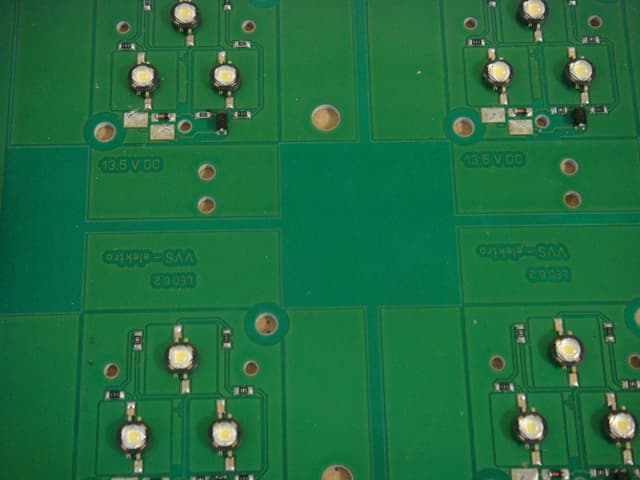

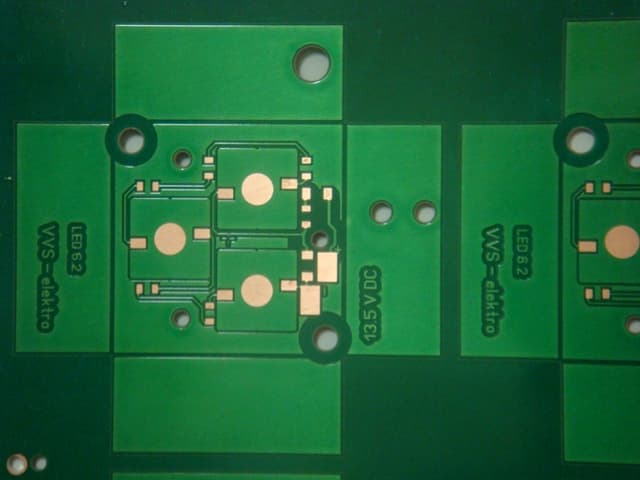

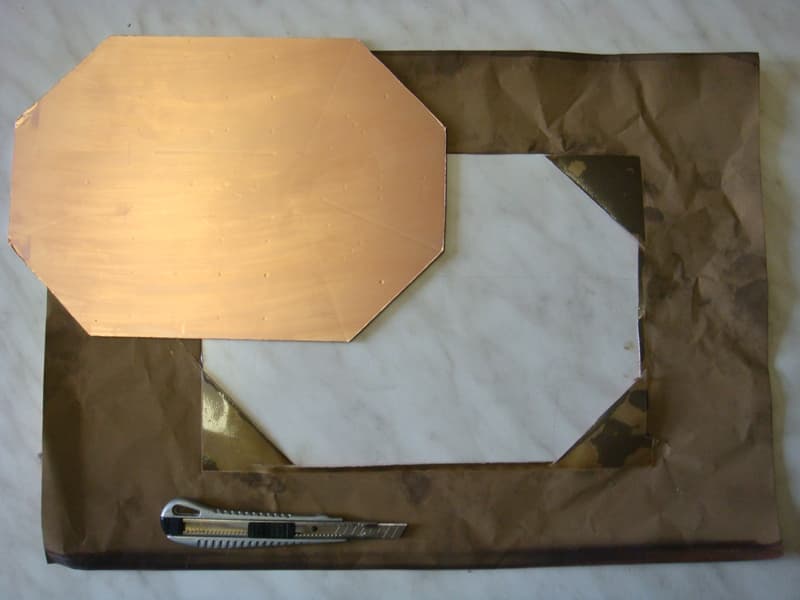

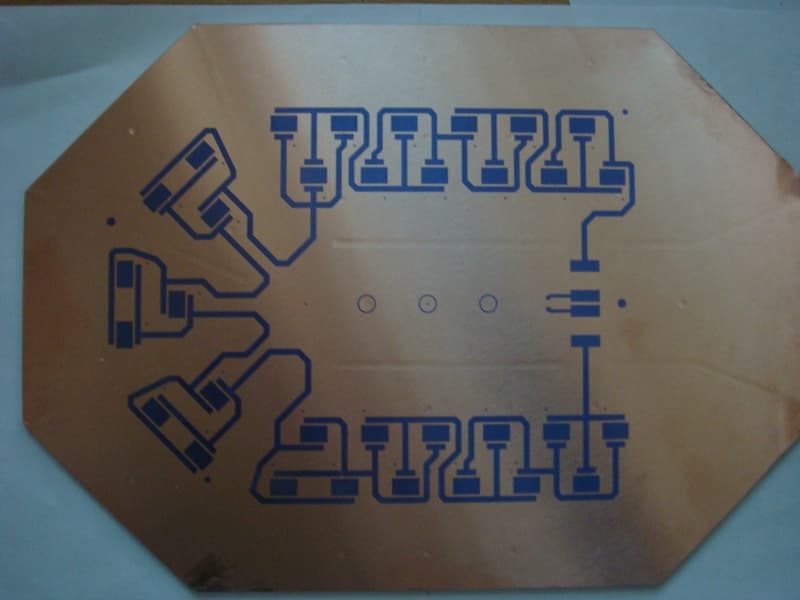

Jednovrstvé DPS na hliníku (S1Al)
Materiál typu GCCAF-01 (dodavatel Göttle Leiterplattenplattentechnik)
- Tloušťka hliníku: Standardně 2,0 mm (možnost 1,0 / 1,5 / 2,0 / 2,5 mm).
- Měděná fólie: Plátování 18 µm nebo 35 µm přilaminované prepregem o síle 0,1 mm.
- Montáž & Vrtání: Součástky jsou pájeny povrchovou montáží (SMT). Vrtají se pouze neprokovené montážní/upevňovací otvory > 2 mm.

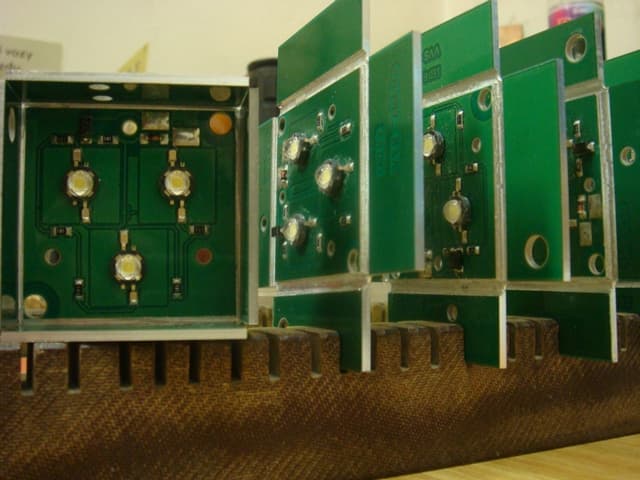

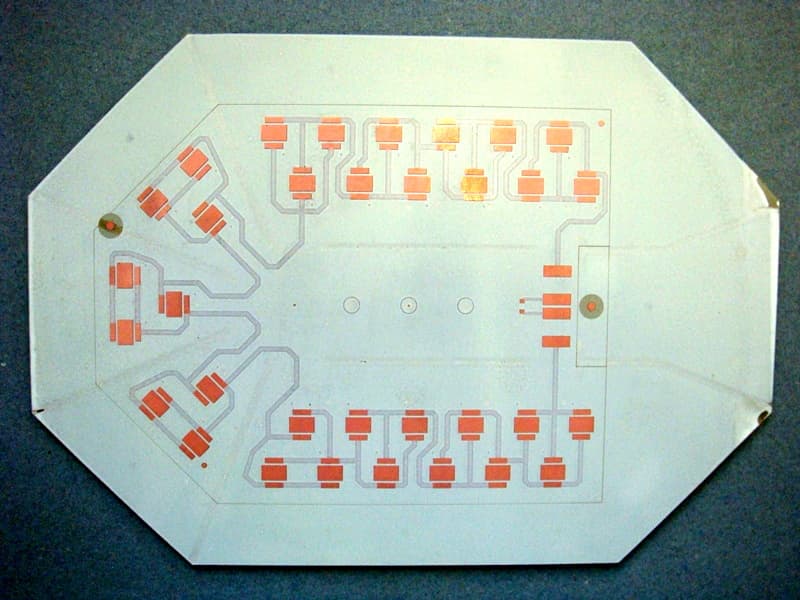

- Ohybové hrany: Možnost gravírování ohybových hran pro skládání výrobku.
- Nepájivá maska: Fotoprocesem, nebo přímým inkoustovým tiskem.
- Povrchová úprava: Galvanické zlacení (Ni/Au), případně OSP.

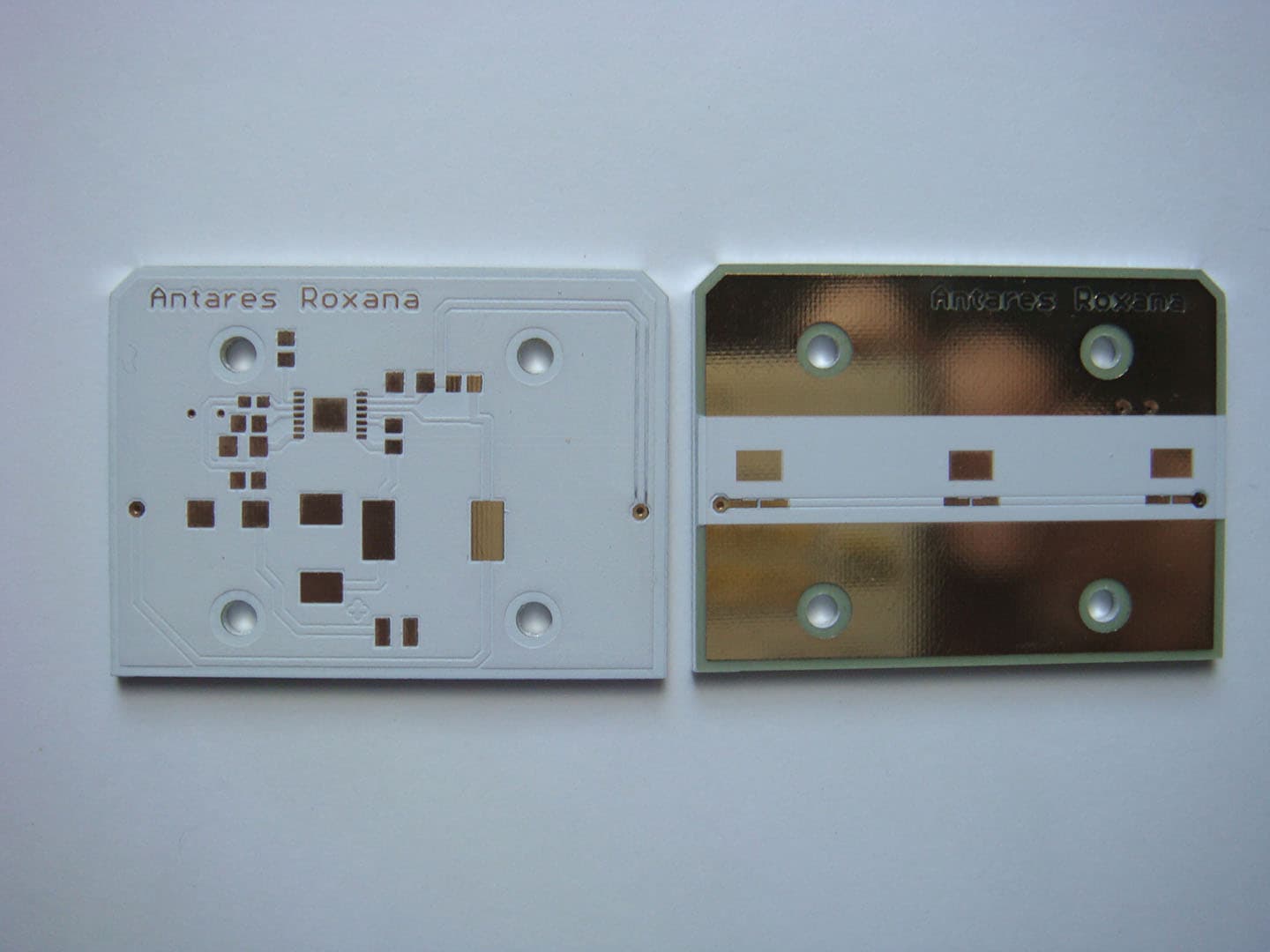

Prokovené DPS na hliníkové podložce (S2Al)

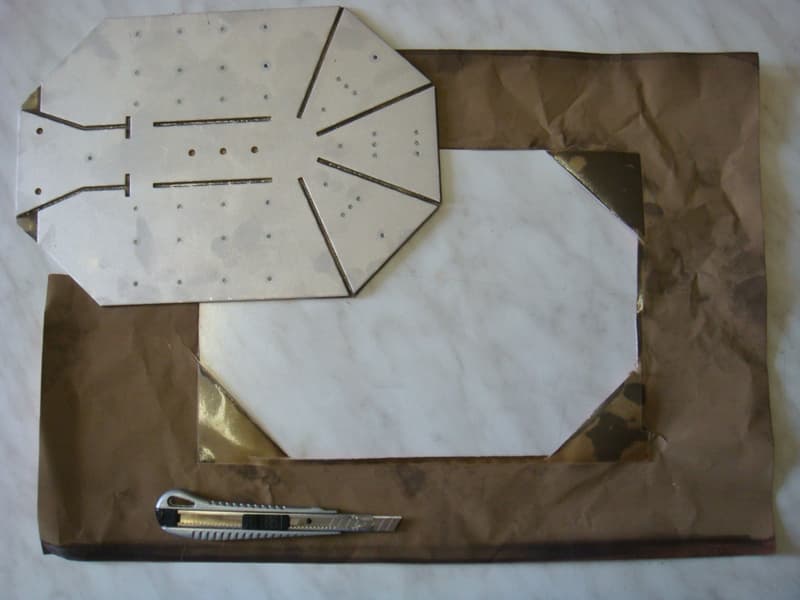

Vyráběno z hliníkového plechu postupnou laminací Prokovené otvory se před laminací vrtají do hliníku průměrem 2 mm, po laminaci předepsaným průměrem.
- Tloušťka hliníku: 1,0 mm, 1,5 mm nebo 2,0 mm s přilaminovanou měděnou fólií (18 µm / 35 µm).
- Prokovení & Vrtání: Průměry prokovených otvorů v klasické řadě pro prokovené desky. Umožňuje klasickou THT i SMT montáž.
- Neprokovené otvory: Montážní otvory do hliníku musí mít průměr > 2 mm.
- Maska & Potisk: Fotoprocesem, nebo přímým inkoustovým tiskem.
- Povrchová úprava: Galvanické zlacení (Ni/Au), nebo organická ochrana OSP.

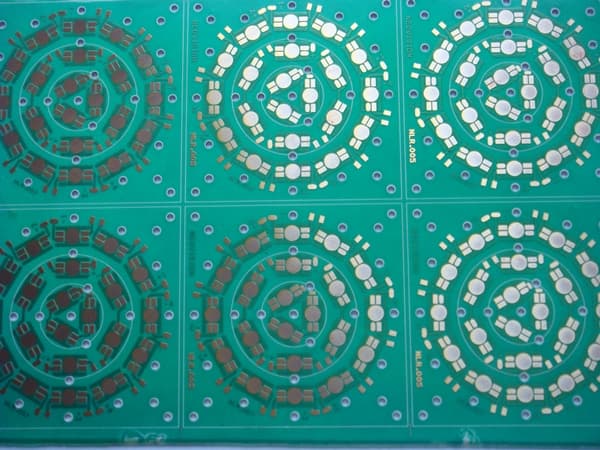

Rozměry panelů a formátování
Standardní základní rozměr panelu pro zpracování je 200 × 300 mm (v povrchové úpravě galvanické zlato i OSP).
*Po předchozí dohodě lze zakázkově vyrobit i menší či větší formáty přesně dle vašich požadavků.
Standardní výrobní podklady
- Datový formát: GERBER.
- Vrtací data: EXCELLON (samostatně pro prokovené otvory a samostatně pro montážní upevňovací otvory v hliníku).
- Mechanické specifikace: Zadání rozměrů DPS, případně přesný výkres frézování / gravírování.
