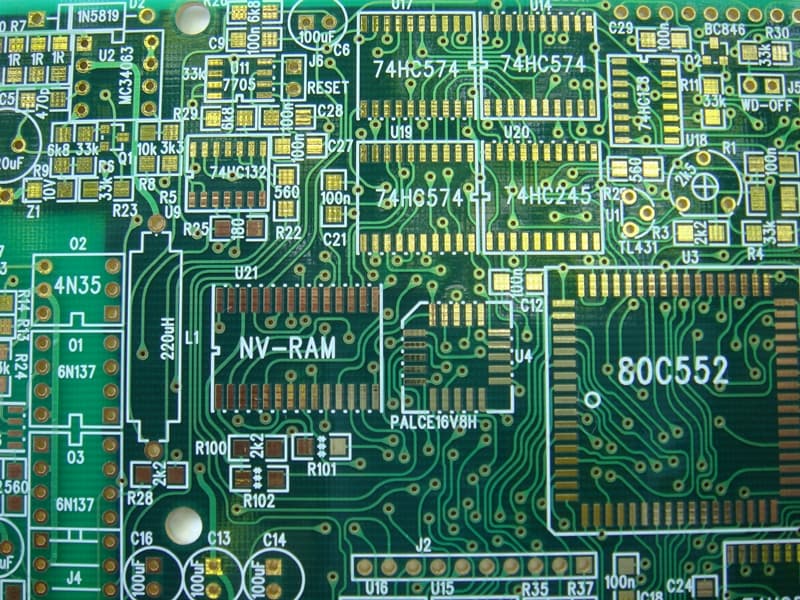

Dvouvrstvé desky plošných spojů (2-vrstvé DPS)
Dvouvrstvé (oboustranné) plošné spoje s prokovenými otvory patří k nejpoužívanějším typům DPS. Nabízejí skvělý poměr mezi hustotou zástavby obvodu, spolehlivostí a výrobními náklady.
Standardní provedení
- Základní materiál: FR4, tloušťka 1,5 mm, plátování 18/18 µm Cu
- Vrtání: Přesné CNC vrtání s galvanicky prokovenými otvory
-
Nepájivá maska:
Zelená nepájivá maska strojem tištěná strojem INKJET PRINTER CP562
Barevné masky jsou aplikovány sítotiskem - Servisní potisk: Přímý digitální InkJet tisk nebo sítotisk
-
Povrchové úpravy
- Bezolovnaté pocínování pájkou Sn100C (HASL)
- Ultra tenký organický film na bázi azolů přímo na mědi (OSP)
- Galvanické zlato (Au)
Maximální rozměry desek
-
Galvanický cín:
380 × 500 mm -
Nepájivá maska HASL:
300 × 400 mm -
Galvanicky zlacená (Ni/Au):
380 × 500 mm -
Povrchová úprava OSP:
380 × 500 mm
Standardní výrobní podklady
- Datové formáty: Data ve formátu GERBER včetně kontrolních tisků.
- Filmové předlohy: Pozitivní filmové předlohy motivů, nepájivé masky a potisku.. Pouze po dohodě.
- Vrtací data: Formát EXCELLON.
- Specifikace rozměrů: Zadání přesného rozměru DPS, popřípadě výkres mechanického frézování / drážkování.
Individuální specifikace: Jiná provedení, odlišné tloušťky základního materiálu či atypické požadavky na měděné plátování jsou předmětem dojednání při objednávce DPS.
