StencilLaser G 6080

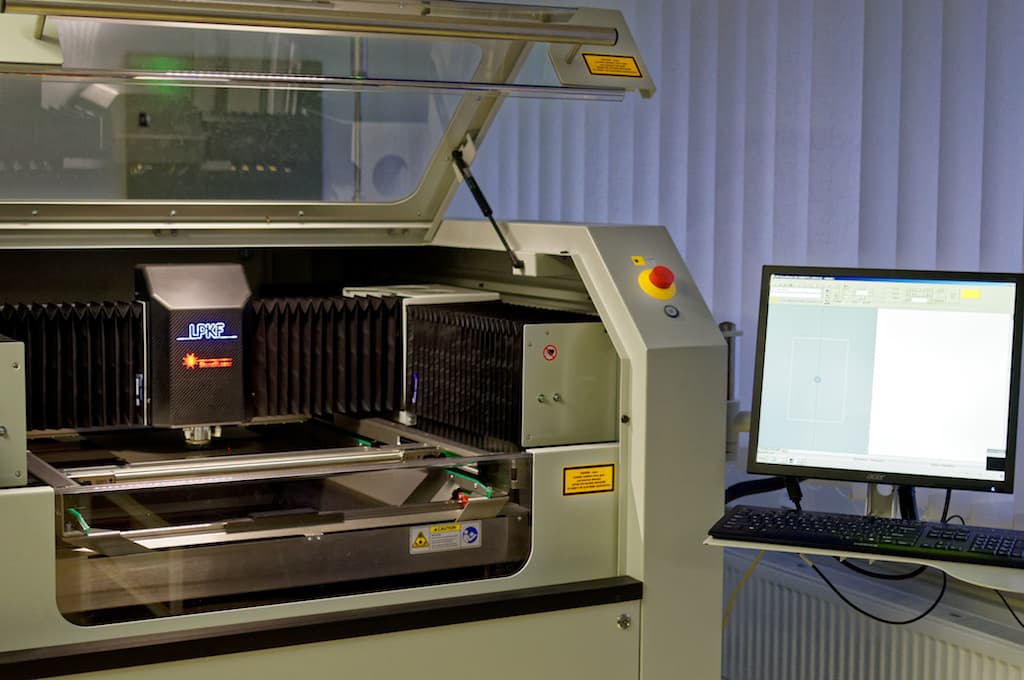

Laserem řezané SMT šablony – StencilLaser G 6080 (LPKF)

Koncem roku 2015 jsme v rámci programu zrychlení vývojového cyklu zakoupili precizní průmyslový laser LPKF StencilLaser G 6080 od renomované německé společnosti LPKF. Tento stroj umožňuje expresní výrobu nerezových SMT šablon pro přesné nanášení pájecí pasty.

Rychlost a přesnost pro prototypovou výrobu

Výroba šablony na počkání

Klasické chemické leptání šablon trvá min. 2 dny a neposkytuje dostatečně hladké kónické stěny pro jemné rozteče SMT. Laserové vyřezávání strojem LPKF zabere pouze několik minut a umožňuje přípravu SMT šablony okamžitě v souběhu výroby holé DPS.

Laserová přesnost LPKF

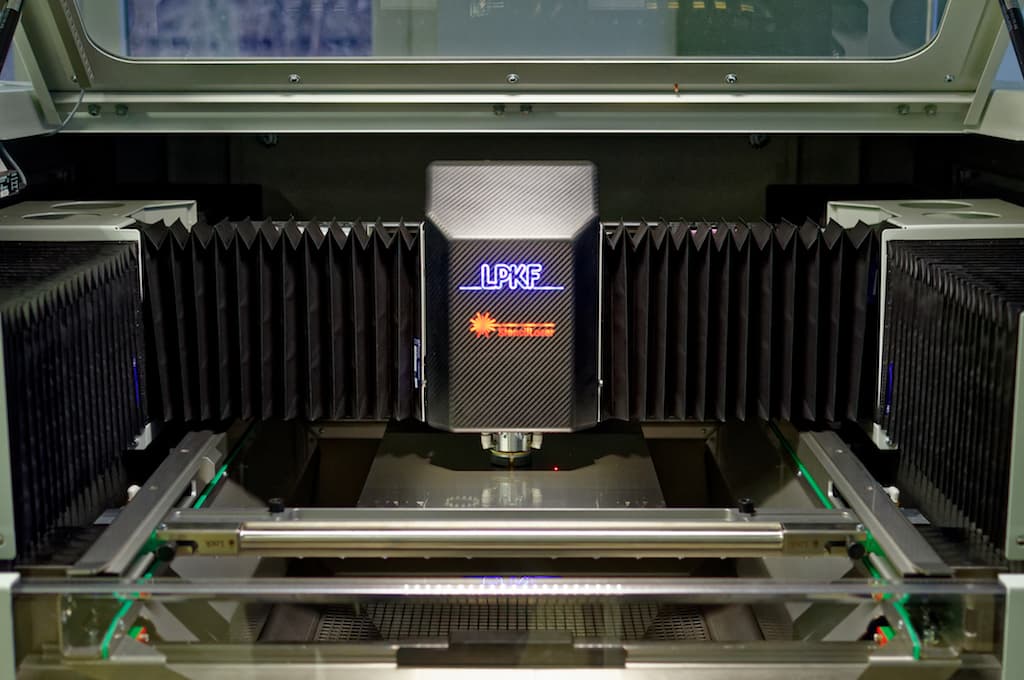

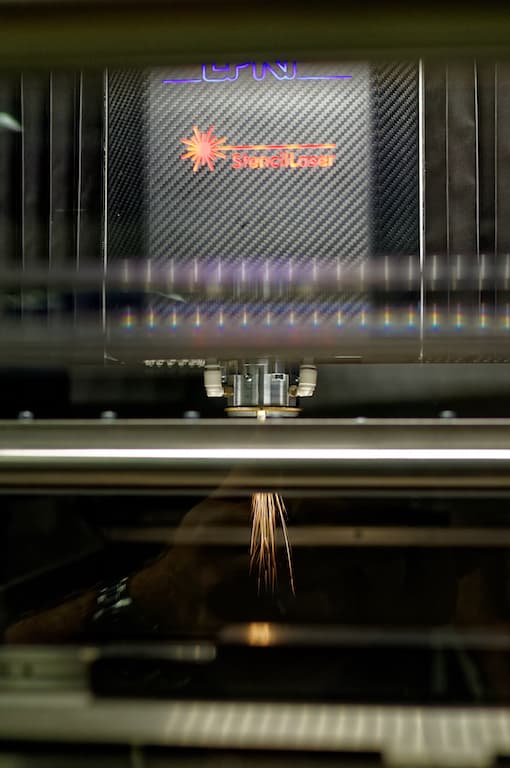

Německý laser LPKF G 6080 poskytuje mikronovou přesnost vyřezávaných otvorů s mírně kónickým profilem řezu, což usnadňuje dokonale čisté uvolnění pájecí pasty při tisku na plošky (PADy) i u pouzder s velmi jemnou roztečí.

Materiálové možnosti a formáty nerezových plechů

Šablony se vyřezávají z vysoce kvalitního nerezového ocelového plechu označeného SUS 304. Laserový paprsek dokáže zpracovávat plechy o síle od 20 do 1000 µm.

Standardní tloušťky skladem 80, 100, 127, 150 a 200 µm

Základní formát plechu 350 × 610 mm

Standard pro rámy Uniprint 300 × 480 mm

*Menší zákaznické šablony panelizujeme do formátu celého plechu a vyřezáváme najednou pro maximální efektivitu výroby. Jiné tloušťky plechů lze zhotovit na objednávku.

Orientační ceník laserových šablon

Standardní Uniprint (300 × 480 mm): 2 160 Kč / ks

Atipické / Menší rozměry: 150 Kč / dm² (Minimální účtovaná plocha je 3,5 dm²)

Popis / Gravírování znaků: Ze strany řezu: 100 Kč Ze strany těrky: 300 Kč

Díky laseru LPKF G 6080 disponujeme plnou nezávislostí na externích dodavatelích a dokážeme připravit vysoce přesné SMT šablony v rámci interní režie v rekordním čase.
