Přímé pokovení - SHADOW

Přímé pokovení otvorů – SHADOW & SELEO

Pro vytvoření vodivé vrstvy ve vrtaných otvorných stěnách desek plošných spojů uplatňujeme dvě moderní, ekologické a vysoce produktivní metody přímého pokovení: Horizontální linku LAIF s technologií SHADOW (uhlíkový koloid) a Vertikální linku SELEO CP PLUS (vodivý polymer pro vícevrstvé desky).

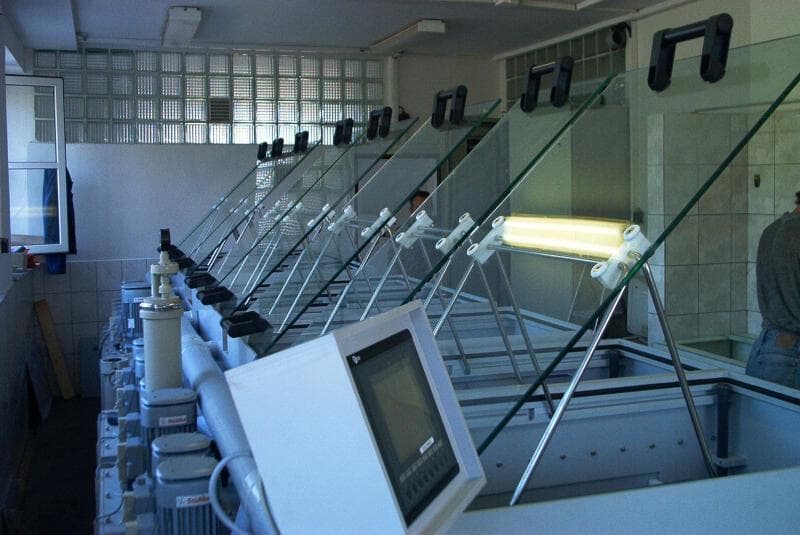

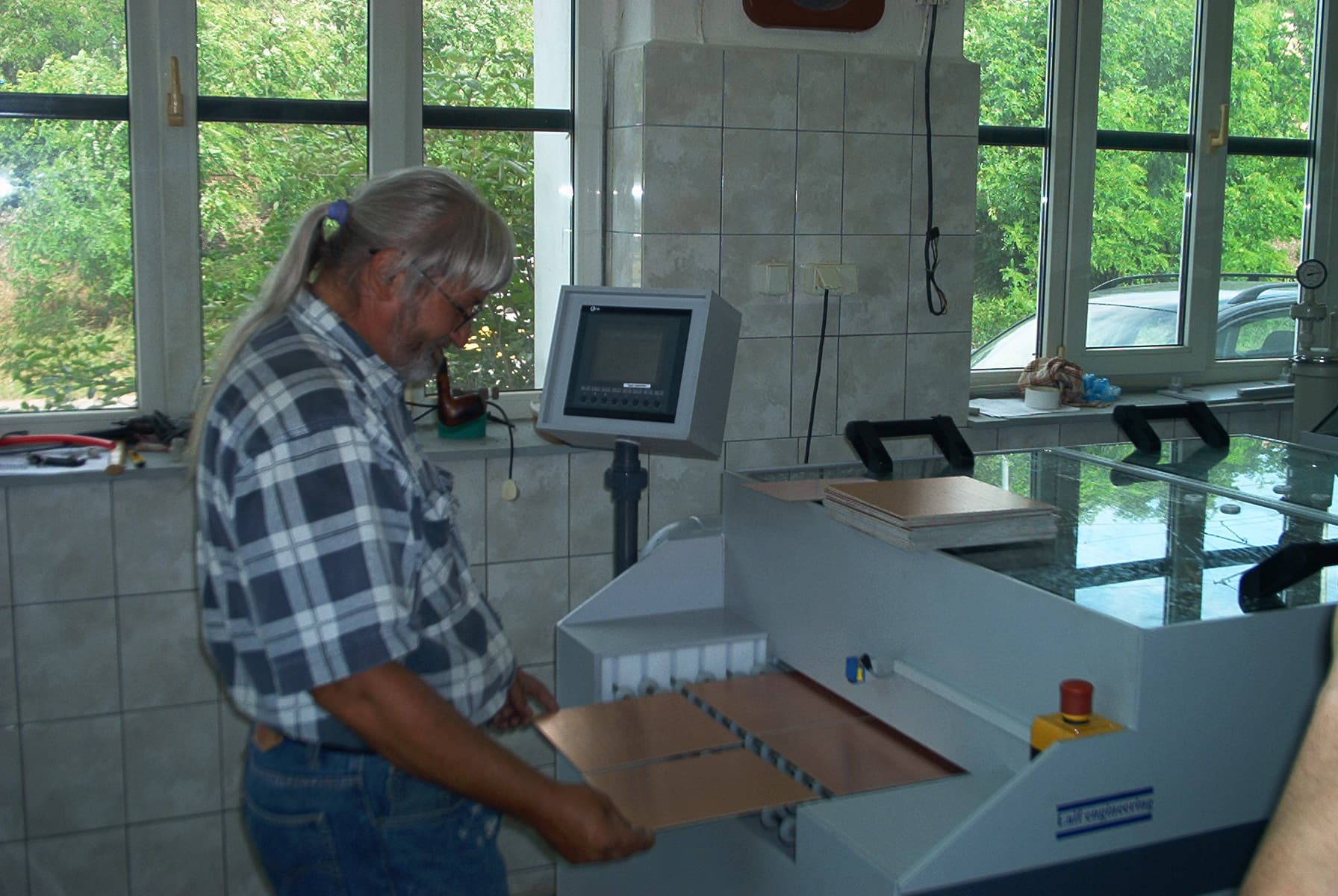

1. Horizontální linka LAIF s technologií SHADOW

Exponenciální nárůst rychlosti

Horizontální průchod desky linkou LAIF zabere kratší dobu než 10 minut (rychlost průjezdu až 1,2 m/min). Výkon linky dosahuje 10 m² za hodinu, což oproti staré vanové technologii představuje zkrácení prokovovacího času o více než 60 % a zásadní urychlení expresní výroby.

Chytré energetické řízení & Automatizace

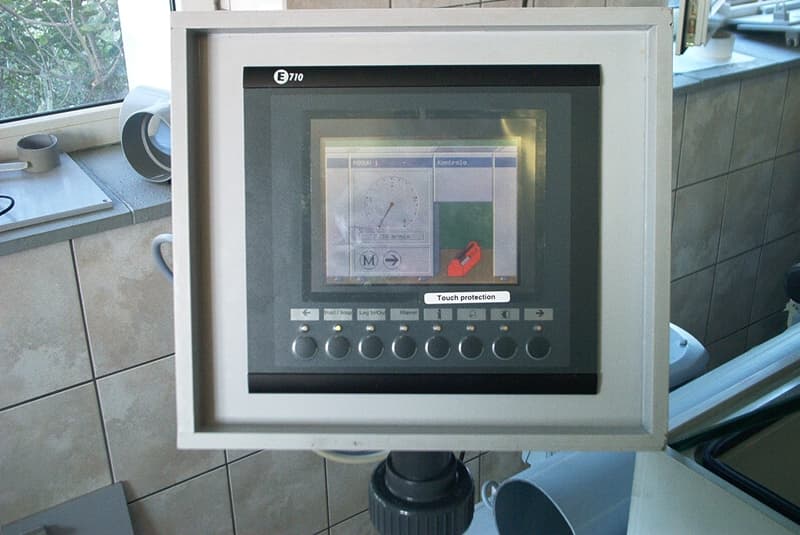

Řídicí software s dotykovou obrazovkou spíná sekce a ohřev nádrží postupně tak, aby špičkový příkon nepřesáhl 10 A při rozběhu. Stroj disponuje senzorem vkládaných desek a zapíná jednotlivé moduly plynule pouze tehdy, když v nich deska prochází.

Hlavní přínosy linky LAIF (SHADOW):

Rychlost pro expresy: Deska je prokovena za 10–15 minut a do půl hodiny od vyvrtání směřuje přímo na fotoproces.
Úspora mezioperací: Odpadá zdlouhavé manuální věšení na závěsy i náročné předúpravy povrchu.
Materiálová úspora: Náklady na pokovení klesly na < 1 Kč/dm² (úspora až 4 Kč/dm² oproti starší vanové chemii).

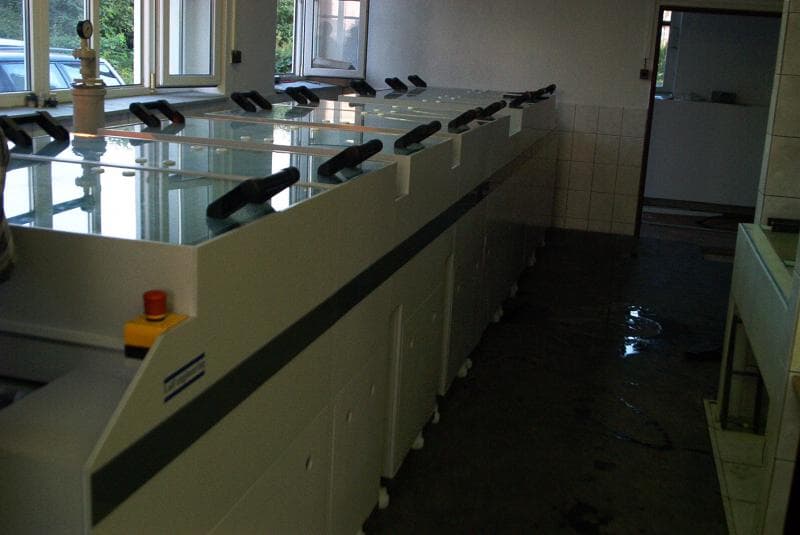

Kompaktnost: Kompletní horizontální linka zabírá pouze 10 m² dílenské plochy.

2. Pokovení vodivým polymerem SELEO CP PLUS

Pro náročné vícevrstvé desky používáme technologii SELEO CP PLUS. Tato chemická cesta vytváří v otvorech po očistění od přemazů pryskyřice (desmear) vysoce vodivý polymerní film.

1. Conditioner Compact CP R

Čistič a smáčedlo upravující povrch skleněných vláken a epoxidové pryskyřice pro optimální přilnavost následující lázně.

2. Adhesion Promoter Seleo CP Plus

Na skelných vláknech i pryskyřici vytvoří hustě usazenou mikro-vrstvu oxidu manganičitého (MnO} jako promotru adheze.

3. Polyconduct Seleo CP Plus

Reakcí činidla s {MnO} se syntetizuje homogenní vodivý polymerovaný film. Po usušení jdou desky ihned na laminaci fotorezistu a galvaniku.

Kombinace technologií SHADOW a SELEO CP PLUS umožňuje společnosti PRINTED s.r.o. dosahovat špičkové kvality pokovení otvorů při zachování maximální ekologie a vysoké rychlosti výroby.
