Přímý osvit motivu – EIE Direct Imaging System EDI 500

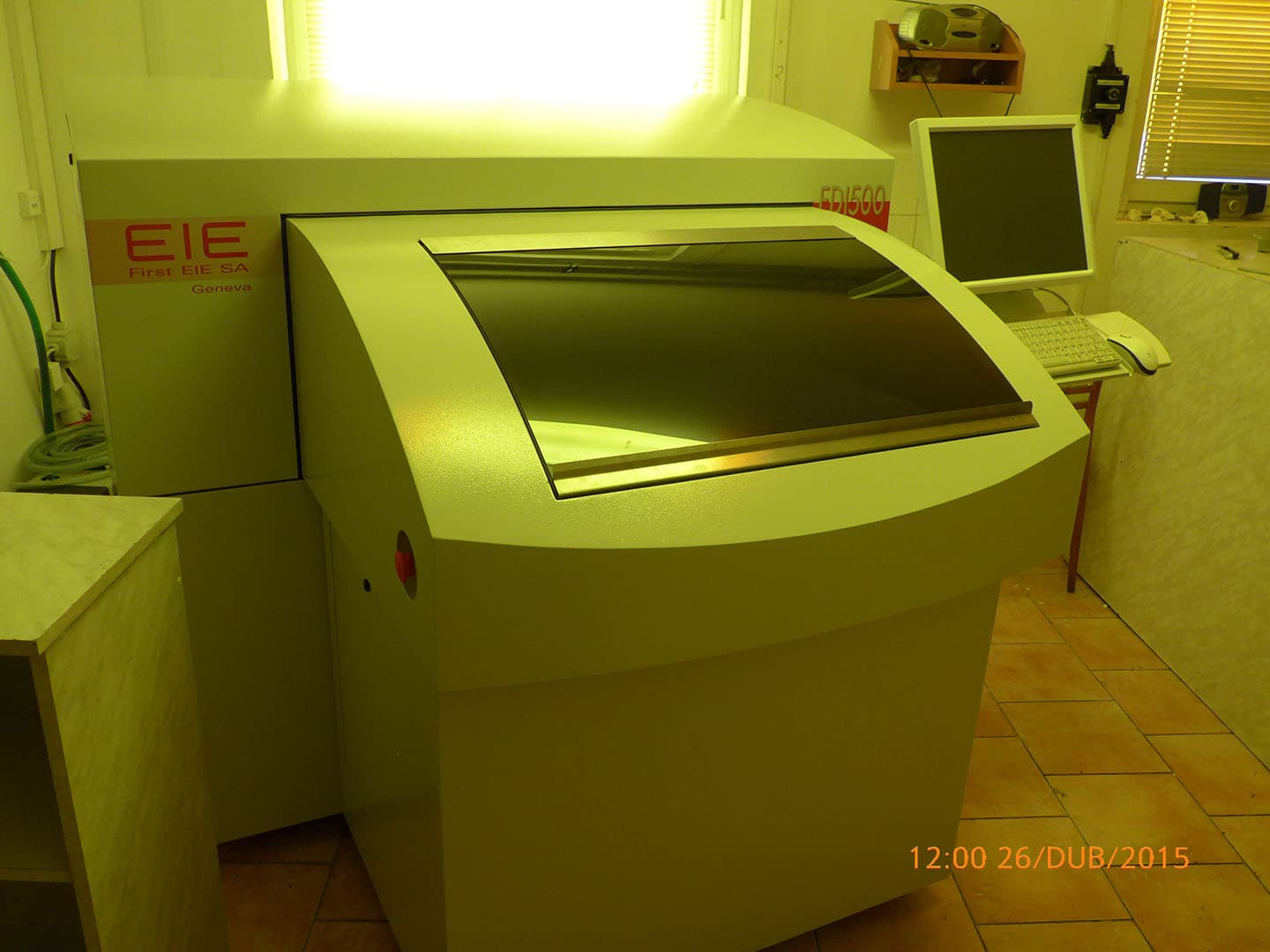

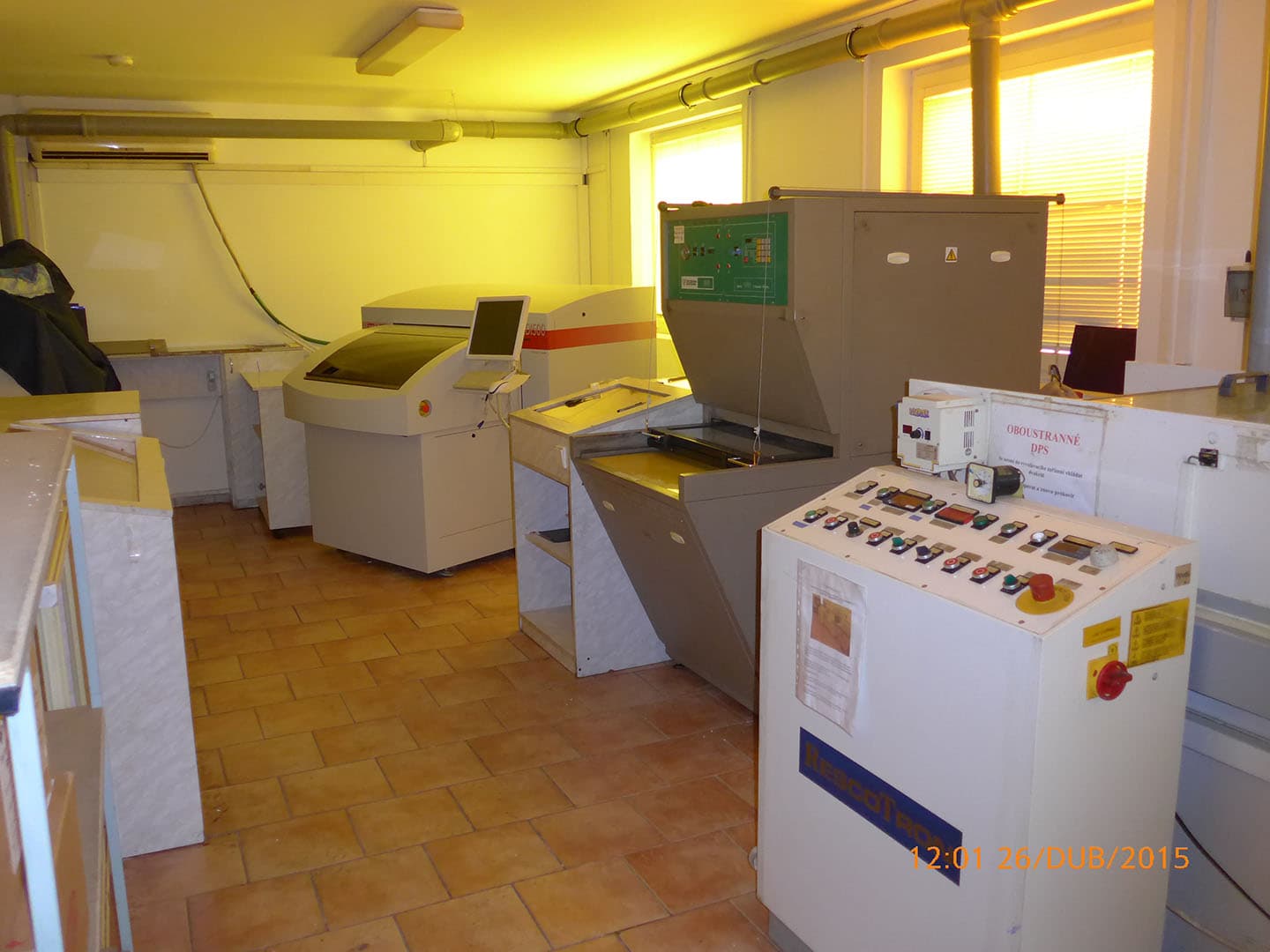

Od 27. dubna 2015 provozujeme v naší výrobě špičkový švýcarský systém pro přímé kreslení vodivého motivu EIE Direct Imaging EDI 500 od společnosti First EIE SA (spolufinancováno z fondů EU). Tento stroj eliminuje potřebu filmových předloh pro prototypy a přináší mikronovou přesnost osvitu nezbytnou pro HDI a vícevrstvé desky plošných spojů.
Proč je Direct Imaging nezbytný pro moderní výrobu DPS?
Korekce rozměrových deformací v osách X a Y
Při lisování vícevrstvých desek dochází k mikroskopickým rozměrovým deformacím celého panelu. Zatímco klasický film je pevný a o deformacích neví, systém EDI 500 před osvitem panel opticky změří a přepočítá motiv přesně na naměřený vývrt konkrétního panelu.
Kusová rychlost bez výroby filmů
Pro prototypové a kusové zakázky je výroba filmových předloh zdlouhavá a nákladná. Stroj EDI 500 nakreslí desku formátu A3 za pouhých 17 sekund přímo z dat Gerber, bez nutnosti zhotovení jakékoliv filmové matrice.
Unikátní optická technologie DMD (Digital Micromirror Device)
Na rozdíl od konkurenčních LED diodových systémů používá EDI 500 vysoko výkonnou UHP rtuťovou výbojku se širokým spektrem světla (365–450 nm). Díky tomu je zachována plná kompatibilita se všemi běžnými suchými fotorezisty i nepájivou maskou bez nutnosti drahých chemických modifikací.

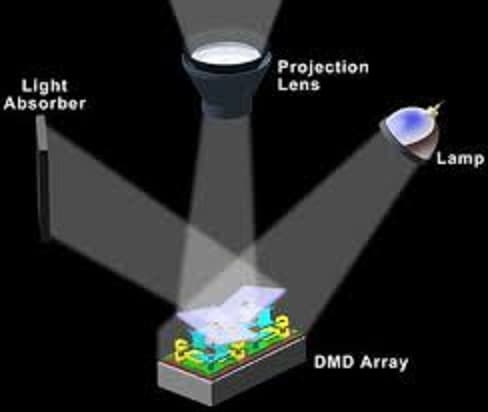

Obraz je tvořen pomocí mikro-zrcadlového čipu DMD. Jeho tisíce mikroskopických zrcátek se naklápějí a směřují světelné pixely přímo na desku. Výsledkem je dokonale zaostřený motiv s neuvěřitelnou ostrostí hran.
19 klíčových technických předností zařízení EDI 500
1. Monolitická expoziční jednotka DMD
Jediný expoziční blok garantuje perfektní homogenitu osvitu po celé ploše bez nutnosti kalibrace více hlav.
2. Široko-spektrální UHP lampa (365–450 nm)
Umožňuje exponovat jak standardní suchý fotorezist, tak i fotocitlivou nepájivou masku.
3. Speciální UV zrcadlo & IR filtr
Filtrace zamezuje ohřívání exponovaného panelu (10–350 mJ/cm²) a zpřesňuje zaostření motivu.
4. Teplotní stabilizace čipu DMD
Aktivní chlazení a IR filtr výrazně prodlužují životnost zrcadlového čipu a zvyšují geometrickou stálost.
5. Rotační vakuový stůl & Clamping
Silné vakuum a 4stranné mechanické úchytky spolehlivě zafixují i prohnuté a tenké vnitřní vrstvy.
6. Automatické laserové zaostřování
Dynamické laserové sledování povrchu desky pro maximální ostrost i na nerovných panelech.
7. EIE MPS SW – Gerber & DPF
Plná kompatibilita se všemi CAM softwary na trhu od švýcarských vývojářů s 30letou tradicí.
8. Detail motivu až 50 × 50 µm
Umožňuje kreslit ultratenký motiv vodič/mezera 50 µm / 50 µm s velikostí jednoho bodu pouhých 10 µm.
9. Uživatelské nastavení & Kalibrace
Možnost provádět kalibraci a úpravy nastavení přímo obsluhou bez nutnosti servisních zásahů.
10. Nezávislá korekce šířky čar X / Y
Umožňuje jemné vyladění šířky vodičů nezávisle v obou osách, klíčové pro spoje pod 100 µm.
11. Automatický soutisk & Škálování
Kamera automaticky rozpozná registrační značky a zkoriguje velikost, rotaci i zploštění motivu.
12. Chybová mapa deformací panelu
Možnost definovat nelineární chybovou mapu celého panelu z předešlého lisování.
13. Serializace & Dynamické motivy
Podpora generování sériových čísel, časových razítek, 1D/2D čárových kódů a QR kódů přímo při osvitu.
14. Uživatelské rozhraní v Češtině
Plně lokalizovaný software zjednodušuje obsluhu a zamezuje chybám lidského faktoru.
15. Příkon pod 1 kW (Jednofázový)
Při plné expozici nepřesáhne spotřeba 900 W na běžné 230 V / 50 Hz přípojce.
16. Kompaktní monoblok bez chladičů
Celé zařízení se nachází v jediné skříni a nevyžaduje žádné vnější vodní chlazení.
17. Malé zástavbové rozměry
Půdorys pouze 1,5 × 1,9 m, prochází běžným 130 cm širokým průchodem.
18. Hmotnost pod 900 kg
Kompaktní konstrukce s nízkým plošným zatížením podlahy.
19. Snadná lokální údržba
Běžnou preventivní údržbu a výměnu lampy zvládne zaškolená obsluha na místě za 5 minut.
Díky systému EDI 500 dodává společnost PRINTED s.r.o. vícevrstvé desky i složité prototypy v nejvyšší technické přesnosti dostupné na českém i evropském trhu.
