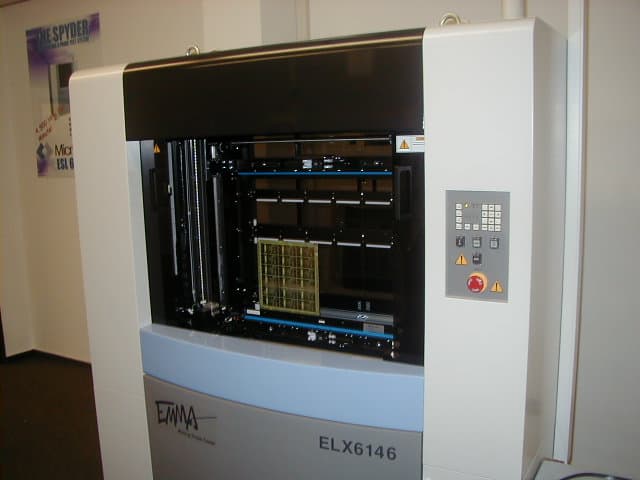

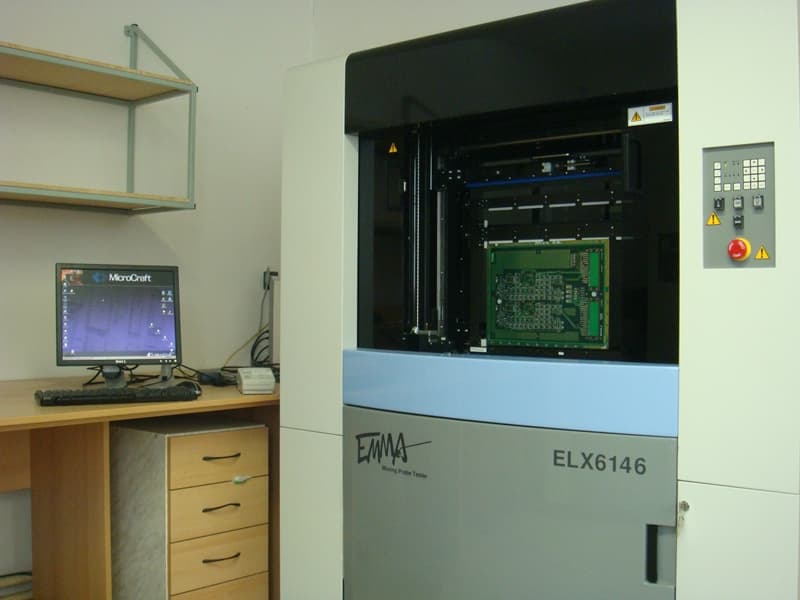

Elektrické testery EMMA ELX6146 (MicroCraft)

Pro 100% výstupní elektrickou kontrolu vícevrstvých a jemných desek plošných spojů disponujeme dvěma automatickými testery EMMA ELX6146 od špičkového japonského výrobce MicroCraft. Tyto stroje se systémem létajících sond (Flying Probe) garantují absolutní elektrickou bezchybnost dodávaných desek.

Důležitost elektrické výstupní kontroly

Testování vnitřních vrstev & Jemných motivů

S rostoucí složitostí DPS (vícevrstvé desky až do 12 vrstev, motivy vodič/mezera pod 0,15 mm v kombinaci s rozlitou zemí) je pouhá optická kontrola nedostačující. Elektrický test prověřuje 100 % vodivých drah na zkraty a přerušení i uvnitř struktury desky.

Duální kapacita pro plynulou výrobu

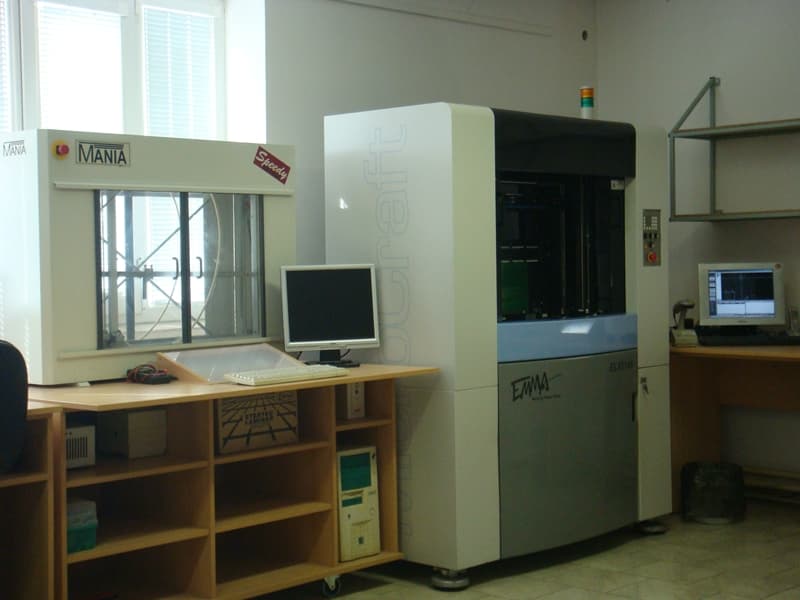

Díky provozování dvou identických testerů MicroCraft EMMA ELX6146 dokážeme plynule a bez čekání testovat kompletní produkci vícevrstvých i prototypových desek s vysokou přesností a rychlostí.

Softwarové řízení & Automatické generování Netlistu

Příprava dat v CAM350 Testovací podklady generujeme automaticky pomocí makra z CAD/CAM softwaru CAM350 exportem síťového propojení (Netlistu).

TPG (Test Point Generator) Specializovaný software TPG vypočítává optimální rozmístění a sekvenci měřicích bodů pro létající sondy.

Řídicí systém EMMA2000 Zabezpečuje samotný chod testeru, vyhodnocování spojitého odporu / izolačního stavu a přesnou lokalizaci případných chyb přímo na konkrétním otvoru či vodiči.

Propojení precizní japonské mechaniky MicroCraft s automatizovanou CAM přípravou podkladů zaručuje, že veškeré vícevrstvé desky opouštějí společnost PRINTED s.r.o. se 100% garancí elektrické funkčnosti.
