Výrobní postup
Příprava před laminací
Příprava před laminací vícevrstvých DPS
Před samotným lisováním (laminací) vícevrstvých desek plošných spojů musí vnitřní vrstvy projít přísnou optickou kontrolou, chemickou úpravou povrchu mědi (černěním) a přesným mechanickým složením s využitím excentrické kolíkové registrace.
1. Předúprava povrchu mědi – Oxidační černění (Black Oxide)
AOI kontrola & Tvorba oxidační vrstvy

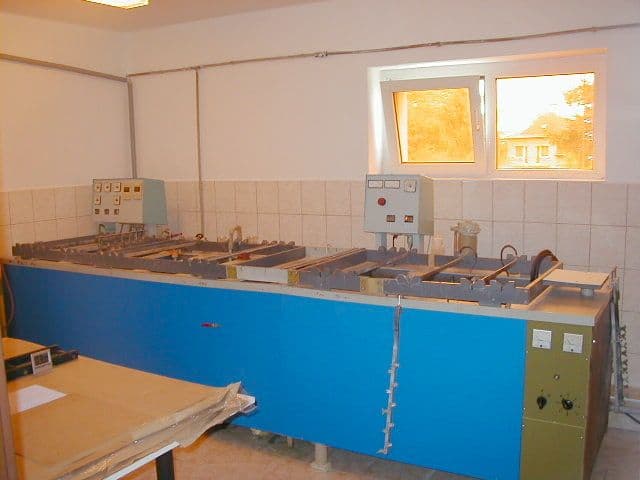

Po vyleptání vnitřních vrstev (IN1, IN2 atd.) a jejich 100% verifikaci na automatickém optickém testeru AOI procházejí desky linkou na předúpravu. Řízeným oxidačním procesem se na měděném motivu vytváří jemná, tmavá oxidační vrstva o síle až 3 µm.
Dokonalá adheze s epoxidem prepregu
Mikroskopicky zdrsněný povrch oxidu mědi zaručuje pevné fyzikálně-chemické spojení s roztavenou epoxidovou pryskyřicí prepregu během lisování. Správně provedené černění zamezuje pozdější delaminaci desky při pájení.
2. Excentrická kolíková registrace balíku
Pro přesný soutisk vnitřních motivů vůči sobě i vůči následnému vrtání používáme systém přesných registračních kolíků:
Propojení 100% AOI kontroly, kvalitního černění a přesné kolíkové registrace v PRINTED s.r.o. tvoří základ pro bezchybné slisování náročných vícevrstvých desek.
