Optická kontrola osazených desek – NovaScope NS-1818-AV

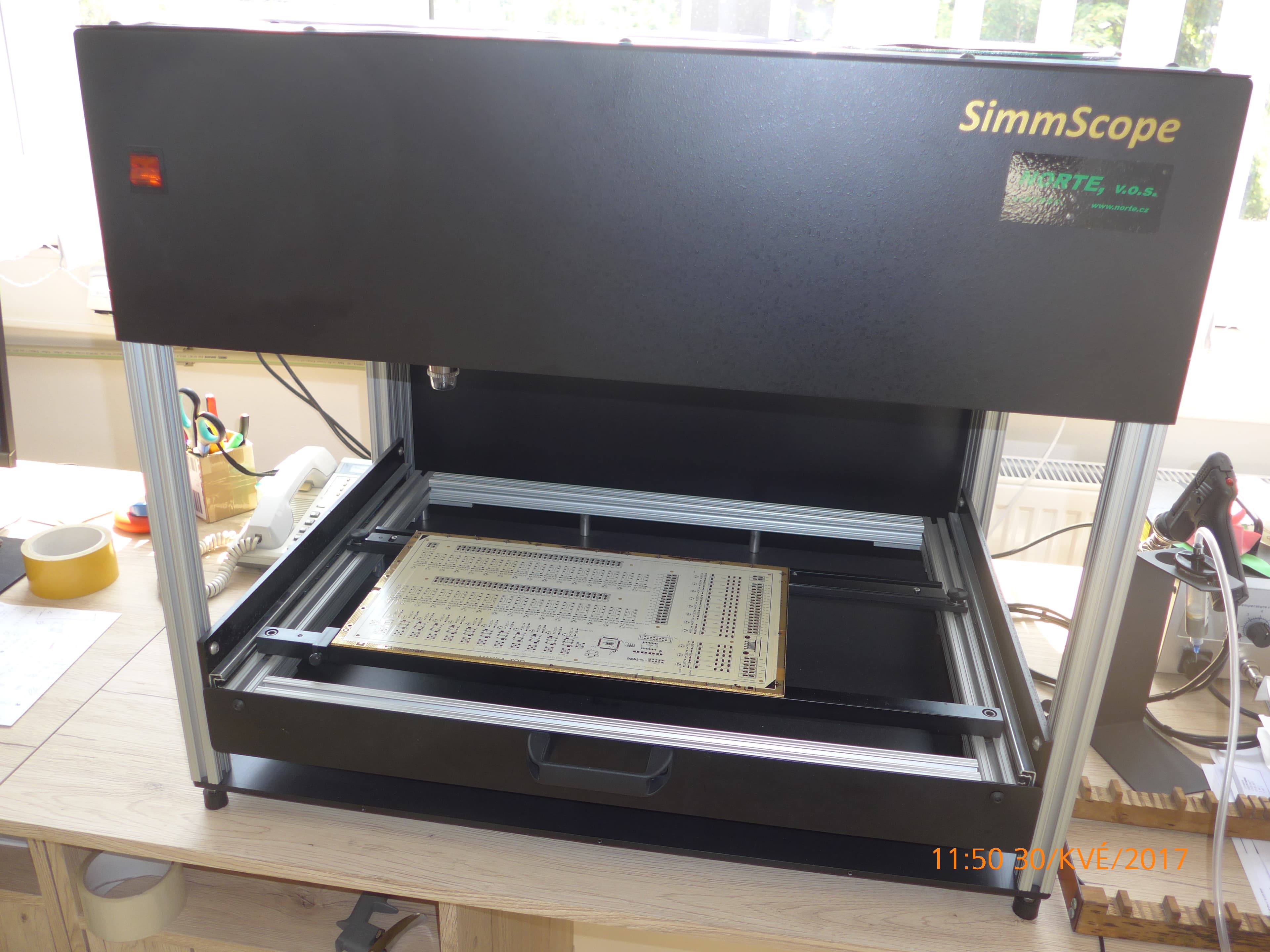

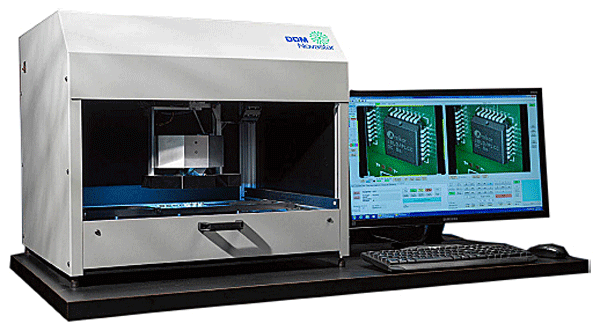

Pro rychlou, přesnou a archivovatelnou kontrolu osazených desek plošných spojů využíváme v naší osazovně poloautomatický optický inspekční systém NovaScope NS-1818-AV. Systém disponuje korigovanými pohledy shora i ze stran, kamerovým přejezdem s vysokým rozlišením a pokročilou archivací obrazových dat.

Rychlé programování a šetrná inspekce

Stacionární uchycení (Bezriziková inspekce)

Desky upevněné ve stroji zůstávají absolutně stacionární – pohybuje se pouze kamerový systém. Díky tomu lze provádět inspekci před přetavením i po něm bez jakéhokoliv rizika posunu nebo otřesu ještě nezapájených SMD součástek.

Expresní příprava z CAD podkladů

Programování inspekčních tras probíhá během několika minut načtením dat Gerber, XY osazovacího seznamu (Pick&Place) a kusovníku (BOM). Systém umožňuje také rychlé maticové skenování prototypových desek.

Využití systému v osazovacím procesu

Inspekce prvního kusu (First Article) Verifikace prvního osazeného kusu před spuštěním sériové výroby pro 100% jistotu správného nastavení automatů.

Šikmé pohledy na pájené spoje Stranné pohledy umožňují detailní kontrolu menisků pájecích spojů i vysokých vývodových součástek (THT).

100% Kontrola malosériové výroby Rychlá a spolehlivá vizuální přejímka bez nutnosti zdlouhavého ladění plně automatických AOI systémů.

Sledovatelnost & Archivace (Traceability) Ukládání a třídění snímků kritických oblastí DPS pro náročné odvětví (automotive, medicínská technika, letecký průmysl).

Nasazení inspekčního systému NovaScope NS-1818-AV výrazně zvyšuje rychlost a přesnost kontroly SMT i THT osazování při zachování 100% sledovatelnosti a nulového rizika poškození osazených komponent.
