Šesti a multivrstvé spoje

Šesti a multivrstvé desky plošných spojů

Šesti a vícevrstvé spoje představují vrchol technologie výroby DPS pro vysoce komplexní elektroniku, BGA pouzdra a vysokofrekvenční aplikace. Máme bohaté zkušenosti s výrobou náročných desek až do 26 vrstev.

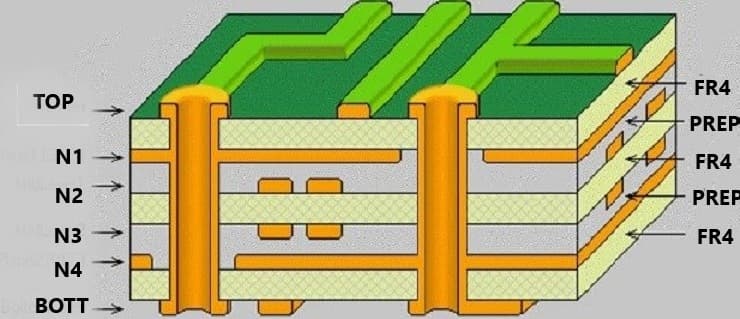

Skladba multivrstvy

Vnitřní jádra: Oboustranné desky FR4 tl. 0,1 mm až 1,0 mm (plátování 18/18 µm nebo 35/35 µm) tvořící vrstvy IN1, IN2, IN3 atd.
Laminace: Otestovaná vnitřní jádra se proloží prepregem, složí v přesném registračním zařízení a zalaminují s vnějšími měděnými fóliemi.
Přesnost impedance: Předepsané rozteče mezi vrstvami dodržujeme v přísné toleranci 10 µm.
Vrtání & Pokovení: Možnost provedení slepých (blind vias) i utopených (buried vias) otvorů. Tyto prokovy spojují výhradně vnitřní vrstvy plošného spoje a nejsou viditelné z vnější strany (Top ani Bottom) hotové desky.

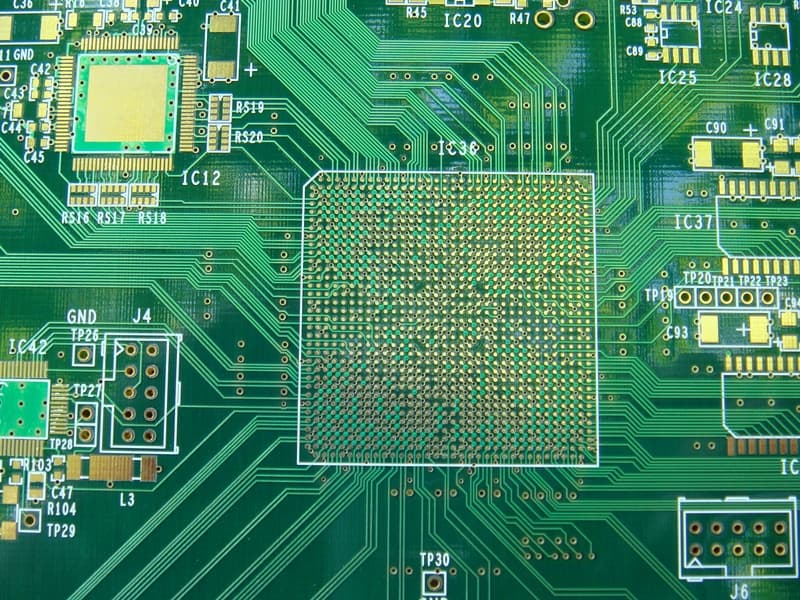

Jemné spoje (BGA): Díky Direct Imaging (EDI) zhotovujeme rozlišení čára/mezera až 80 µm / 80 µm.

Povrchové úpravy & Max. rozměry

Galvanický nikl a galvanické zlato (Ni/Au):
Doporučená úprava | Max. 300 × 400 mm
Organická ochrana OSP:
Doporučená úprava | Max. 300 × 400 mm

Výrobní podklady

Datové formáty: GERBER 274-X. Pořadí vrstev musí být jednoznačně definováno popisy (vzestupně od vrstvy TOP směrem k BOTT). Skladbu vrstev a tloušťku je nutno předepsat při objednávce.
Vrtací data: Formát EXCELLON. Slepé nebo utopené otvory musí mít samostatná vrtací data s jasným zadáním, mezi které vrstvy se zhotovují.
Formátování: Závěrečné dělení vícevrstvých desek se provádí výhradně frézováním.

100% Kontrola AOI & Elektrické testování zdarma

Všechny vnitřní vrstvy kontrolujeme ještě před zalaminováním pomocí AOI (Automatické optické inspekce). Po zhotovení prochází každá deska kompletním elektrickým testováním. Všechny testy jsou již plně zahrnuty v základní ceně.

Zkušenosti z praxe

Špičková kvalita ověřená v náročných podmínkách

Vícevrstvými deskami se zabýváme již od roku 1998. Naše bohaté technologické zkušenosti a metalografické kontroly výbrusů nám umožnily v roce 2007 úspěšně realizovat zakázku 5 000 ks VF transformátorů složených z 26 vrstev pro výzkumné středisko CERN.

Zabezpečujeme také speciální zakázková řešení – například elektronické vodováhy a senzory teploty/vlhkosti, u kterých je kompletní 6vrstvá elektronika zalaminována přímo do vnitřních vrstev (IN3/IN4) a je tak dokonale chráněna před vlivy vnějšího prostředí.
