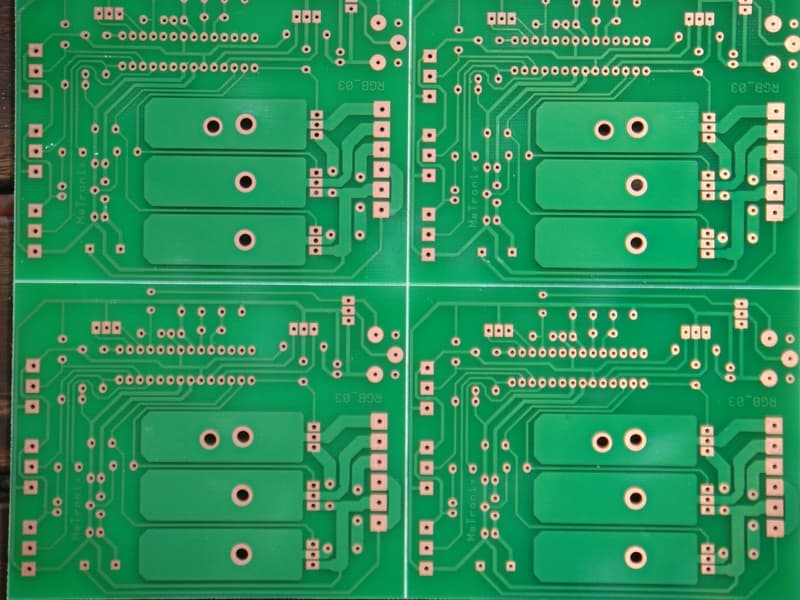

Jednovrstvé desky plošných spojů
Jednostranné plošné spoje představují základní typ DPS, ideální pro jednodušší obvodová řešení a rychlou prototypovou i sériovou výrobu s důrazem na příznivou cenu.
Provedení jednovrstvých DPS
- Materiál: Typicky FR4, tloušťka 1,5 mm, plátování 35 µm Cu
- Vrtání: Přesné CNC vrtání dle vrtacích dat.
-
Povrchová úprava motivu:
- Pocínovaný motiv bezolovnatou pájkou Sn100C (HASL)
- Ošetření organickou ochranou pájitelnosti (OSP)
- Galvanické zlato (Au)
- Nepájivá maska:
- Zelená - tištěná strojem INKJET PRINTER CPT5161
-
Barevné - aplikované sítem
- Servisní potisk: Přímý digitální InkJet tisk
- Maximální rozměr DPS: 380 × 500 mm
Standardní výrobní podklady
- Datové formáty: Data ve formátu GERBER
- Vrtací data: Formát EXCELLON
-
Filmové předlohy:
- Filmové předlohy dodané zákazníkem používáme pouze po dohodě
- Specifikace rozměrů: Zadání přesného rozměru DPS, popřípadě výkres frézování a drážkování
Individuální požadavky: Jiná provedení, tloušťky materiálu či speciální zadání jsou předmětem dojednání při objednání DPS. Na přání zákazníka lze jednostrannou desku zhotovit i s prokovenými otvory.
